Introduktion*

Hej och välkommen som kund till Afflux Water

Vi hoppas att du i många år framöver kommer att ha mycket glädje och nytta av din avsaltningsanläggning, Dricksvatten är ett av våra viktigaste livsmedel och med denna investering har du nu fått en stabil och säker vattenförsörjning direkt från havet, en oändligt stor och miljövänlig tillgång som inte utarmar vårt gemensamma grundvatten i Östersjöns skärgårdar.

Avsaltningsanläggningen RoMega har många finesser och för att få största möjliga nytta av dem, rekommenderar vi att du studerar innehållet i manualen där vi beskriver i text och bild hur anläggningen installeras, driftsätts och underhålls. I manualen finns även en problemlösare, med de vanligaste frågeställningarna. Vår förhoppning är att den ska ge dig svaren på de frågor eller på problem som kan uppstå. Om svaren inte finns beskrivna är du förstås alltid välkommen att kontakta support@affluxwater.com

Tack för att vi fick ditt förtroende att bli din leverantör.

Teamet på Afflux Water

VIKTIGT

• Manualen förutsätter, att användaren har grundläggande praktiska färdigheter och kunskaper för att lösa uppgiften
• Alla ingrepp i anläggningen sker på egen risk och ansvar, Afflux Water AB kan inte belastas för ev. följder oavsett vilken.
• Alla ingrepp enligt manualen förutsätter att maskin och anläggning ej är driftsatta, om inte annat anges.
• Användaren skall före ingrepp alltid försäkra sig om att anläggningen inte är elektriskt strömsatt eller trycksatt.
• Vår fabriksgaranti gäller endast med våra tillbehör och produkter, vilka är utprovade och testade tillsammans.
• Användaren skall regelbundet kontrollera att anläggningen inte utgör någon risk för person eller fastighet.
• Anläggningen bör kompletteras med åskskydd, brandvarnare och larm för vattenläckage.
• Anläggningen är endast avsedd för rening av bräckt vatten med max 1% salthalt
• All rådgivning på mail eller telefon innebär inte ett bindande ansvar i ärendet, utan skall endast ses som en vägledning

Servicetjänster

• Afflux Water har en hög ambitionsnivå att erbjuda service av högsta klass till våra kunder.
• Vi utför reparationer i egen regi både på plats hos dig och på vår verkstad.

Vår serviceverkstad hittar du på Hammarby Fabriksväg 25, 120 30 Hammarby Sjöstad. Lastkajen hittar du till höger in på lastgatan

Vår serviceavdelning kan erbjuda följande tjänster,

• Installation
• Uppstart på våren
• Frostskydd på hösten
• Membrantvätt på verkstad
• Serviceavtal enligt önskemål
• Reparationer & underhåll
• Uppgradering av äldre maskiner

Telefonsupport

• Har du frågor kring innehållet i vår manual, skicka oss gärna ett mail till, support@affluxwater.com
• Vi har telefonsupport - året runt, där du kan få vägledning vid installation, uppstart eller vid tex. en driftstörning
• support@affluxwater.com
• Supporttelefon vardagar 09.00-16.00: 08-120 20 131
• Akutsupport helgdagar 10.00-18.00: 0939-1933 (15:-/min)

Dricksvattenkvalité

Att garantera dricksvattenkvalité över tiden kräver både kunskap och tekniska hjälpmedel. Afflux Water var tidigt ute med nya tekniska idéer för att kontrollera kvalitén på producerat dricksvatten. För att säkerställa dricksvattenkvalitén i en avsaltningsanläggning krävs att flera olika parametrar samverkar,

• Rätt förfilter 5 mikron
• Rätt typ av membran specifikt avsedda för bräckt vatten
• Kraftfull högtryckspump som har kapacitet att leverera rätt arbetstryck & flöde
• Konduktivitetsmätare analyserar saltinnehållet i dricksvattnet
• Efterpolering i kolfilter säkerställer kvalitén ytterligare
• Återmineralisering och pH-justering

Utöver teknisk utrustning på maskinen säkerställer vi vårt dricksvatten genom tester och provtagning. Varje maskin provkörs både med sötvatten för att säkerställa generell funktion och med saltvatten för att kunna analysera det producerade dricksvattnet. Vi dokumenterar resultatet och upprättar ett testprotokoll för varje ny maskin och efter varje utförd serviceåtgärd för att kvalitetssäkra vårt arbete.

Garantivillkor

GARANTIVILLKOR:

En garantiutfästelse av tillverkaren är inte lagstadgad utan är en frivillig utfästelse, därmed har tillverkaren också rätt att sätta villkor för garantins omfattning. Om ett fel inträffar inom sex månader efter varans erhållande bedöms felet ofta som ursprungligt (Legal garanti). Om inte tillverkaren kan påvisa andra orsaker. Därefter anses felet inte längre vara ursprungligt. Kommersiell garanti är en frivillig försäkran, och garantivillkoren stipuleras då av producenten. Det finns tex ingen självklarhet att åberopa garanti pga produktens ringa ålder, det är skadans art på produkten som avgör om det faller under tillverkarens garantivillkor.

För att tillverkaren skall vara skyldig att åtgärda felet på garanti ska felet vara ursprungligt, dvs ett fabrikationsfel. Garantin gäller bara för brister i tillverkningen av produkten, inte för de omständigheter som produkten utses för. En framställan om åtgärder på garanti, skall även vara skriftlig och skall godkännas av bolaget innan sådan åtgärd utförs.

Garantin gäller i ett (1) ifrån inköpsdatum och gäller endast för första köparen i Sverige och avser ersättning av komponenter med fabrikationsfel utan kostnad under garantitiden. Om enheten på grund av ett tillverkningsfel visas vara defekt kommer vi att reparera produkten eller byta ut den mot en likvärdig produkt efter vårt val utan kostnad. Garantin omfattar inte slitage eller skador pga torrkörd axeltätning, frost, onormala driftförhållanden eller felaktigt handhavande samt brist i skötsel och underhåll.

• Garantin gäller endast för produkt inlämnad för reparation vilken utförs av oss på vår verkstad
• Garantin omfattar inte engångsfilter, membran, uv-lampor
• Garantin täcker endast fel orsakade av materialfel, konstruktionsfel eller produktionsfel, sk ursprungsfel.
• Garantin gäller endast i kombination med våra tillbehör och förbrukningsartiklar vilka är utprovade ihop
• Garantin omfattar inte kostnaderna för demontering och montering samt fraktkostnader tur och retur
• Garantin omfattar ej skador pga galvanisk korrosion eller andra skador på dränkbara pumpar
• Garantin omfattar ej felaktig installation eller annan skada och eller ev. följdskador täcks inte av denna garanti
• Garantin omfattar ej skador pga frost, köld, åska, blixtnedslag, ström transienter och överslag, brand, översvämning
• Vid önskemål om garantiåtgärd på installationsplatsen debiteras restid och resekostnad enligt gällande prislista.
• I övrigt gäller rådande konsumentköplag

Vår servicegaranti för åtgärder på plats hos kund.
Garantin omfattar inte slitage eller skador pga torrkörd axeltätning, frost, onormala driftförhållanden eller felaktigt handhavande samt brist i skötsel och underhåll. I övrigt gäller ovan garantivillkor.

• Reservdelar har sex (6) månaders garanti mot ursprungsfel, dvs tillverkningsfel
• Garantin omfattar inte onormala omständigheter eller onormala driftförhållanden som reservdelen utsetts för.
• Garantin omfattar inte slitage eller skador pga torrkörd axeltätning, frost, otur, olyckshändelse eller felaktigt handhavande samt brist i skötsel och underhåll.

• Frakt och ev. resekostnader ingår ej. I övrigt enligt AB NU06

GARANTIVILLKOR - TORRSTÄLLD RÅVATTENPUMP & TORRSTÄLLD DISTRIBUTIONSPUMP

• Garantin gäller endast för produkt inlämnad för reparation vilken utförs av oss på vår verkstad
• Garantin täcker endast fel orsakade av materialfel, konstruktionsfel eller produktionsfel, sk ursprungsfel.
• Garantin gäller endast i kombination med våra tillbehör och förbrukningsartiklar vilka är utprovade ihop
• Garantin omfattar inte kostnaderna för demontering och montering samt fraktkostnader tur och retur
•  Garantin omfattar inte slitage eller skador pga torrkörd axeltätning, frost och felaktigt handhavande.
• Garantin omfattar ej skador pga galvanisk korrosion eller andra skador på dränkbara pumpar
• Garantin omfattar ej felaktig installation eller annan skada och eller ev. följdskador täcks inte av denna garanti
• Garantin omfattar ej skador pga frost, köld, åska, blixtnedslag, ström transienter och överslag, brand, översvämning
• Vid önskemål om garantiåtgärd på installationsplatsen debiteras restid och resekostnad enligt gällande prislista.
• Frakt eller resekostnader omfattas inte av garantin
• I övrigt gäller rådande konsumentköplag

 GARANTIVILLKOR - VÄRMEKABEL

Garantin gäller enligt rådande konsumentköplag. För mer information se produktens handbok.

Garantin gäller i ett (1) ifrån inköpsdatum. och gäller endast för första köparen i Sverige och avser ersättning av komponenter med fabrikationsfel utan kostnad under garantitiden. Om enheten på grund av ett tillverkningsfel visas vara defekt kommer vi att reparera produkten eller byta ut den mot en likvärdig produkt efter vårt val utan kostnad. Garantin omfattar inte slitage eller skador pga torrkörd axeltätning, frost, onormala driftförhållanden eller felaktigt handhavande samt brist i skötsel och underhåll.

Fabriksgarantin gäller inte vid fel som uppstått i samband med felaktiga reparationer utförd av annan part eller på grund av bristande skötsel eller felaktigt handhavande.

Force majeure

Afflux Water är inte ansvarig för åtaganden orsakade av tredje part eller omständigheter utanför vår rimliga kontroll.

Exempel på omständighet är:
Blixtnedslag, el-avbrott, tät dimma, strejk, leverantörs- transport- eller produktionstörningar, valutakursförändringar, myndighetsåtgärd, lagstiftning eller naturkatastrof, krig.

Info från Konsumentverket

Garanti
Garanti innebär att säljaren ansvarar för att varan fungerar och behåller kvaliteten under en viss tid.
Det är alltid frivilligt för säljaren att lämna garanti. Det vanligaste är att garantin gäller för en viss tid,
till exempel ett år. Garantin kan också vara utformad så att en viss egenskap hos varan garanteras.
Kontrollera noga vad garantin omfattar så att du vet vad som gäller för just ditt köp.

Skriftlig information om garanti
Säljaren ska lämna tydlig information om garantins innehåll, vad som krävs för att du ska kunna göra
garantin gällande och att garantin inte påverkar de rättigheter du har enligt lagen. Informationen ska
lämnas skriftligen till dig som köpare. Om varan under garantitiden försämras på ett sätt som omfattas
av garantin betraktas varan som felaktig. Du har då enligt konsumentköplagen rätt att kräva till exempel

• att varan repareras
• att du får en annan vara i stället
• att du får avdrag på priset
• att köpet går tillbaka

Du kan inte ställa alla krav på en och samma gång. I allmänhet är det de första två, reparation eller ny vara,
som gäller. Säljaren har rätt att reparera om det skulle bli oskäligt dyrt att ge dig en ny vara i förhållande till
reparationskostnaderna.

Ny vara
Om du reklamerar en vara och butiken väljer att ge dig en ny likadan vara, gäller samma villkor för den nya
varan som för den reklamerade varan. Det är den ursprungliga garantitiden som gäller även för den nya
ersättningsvaran. Reklamationstiden gäller däremot för varje enskild produkt, alltså även den nya varan.

Häva köpet
För att du ska ha rätt att häva köpet måste felet anses vara väsentligt. Du har även rätt till skadestånd om den
felaktiga varan har medfört extra kostnader för dig. Men du är alltid skyldig att försöka hålla nere kostnaderna.

Garantin gäller inte om du varit oaktsam
För att säljaren ska slippa stå för garantin, måste han kunna bevisa att felet beror på till exempel:

• en olyckshändelse efter det att du har fått varan
• vanvård
• onormal användning
• att du inte följt skötsel- och serviceanvisningar

Garantibestämmelserna gäller även om någon annan än säljaren till exempel tillverkaren,
har gett garanti för säljarens räkning.

Konsumentköplagen gäller alltid
Enligt konsumentköplagen har du tre år på dig att reklamera ett ursprungligt fel på en vara.
Ett ursprungligt fel kan vara ett fabrikationsfel eller något annat fel som varan hade innan du fick den.
Sådana fel kan visa sig ganska lång tid efter köpet. Att du får en garanti med kortare giltighetstid betyder
inte att reklamationstiden förkortas. Skillnaden är att när garantin gått ut är det du som måste bevisa att felet
fanns där från början.

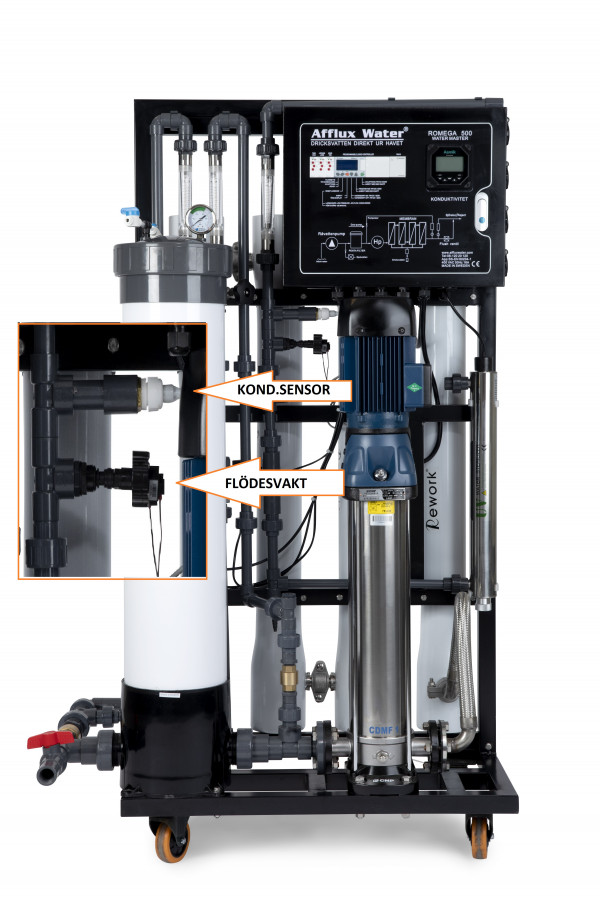

RoMega 500 Orientering*

Avsaltningsenheten RoMega har fått sitt namn från engelskan Reverse Osmosis förkortat RO (omvänd osmos) RoMega är inte bara en avsaltningsenhet utan också en vattenrenare. Rening med omvänd osmos anses som en av de främsta metoderna för att erhålla rent och säkert dricksvatten.

RoMega är avsett för storförbrukare med höga krav på driftsäkerhet och dygnskapacitet. Anläggningen kan producera ca 500L/tim. Rekommenderad driftprofil per dygn är ca 10-12 timmar.per dygn.

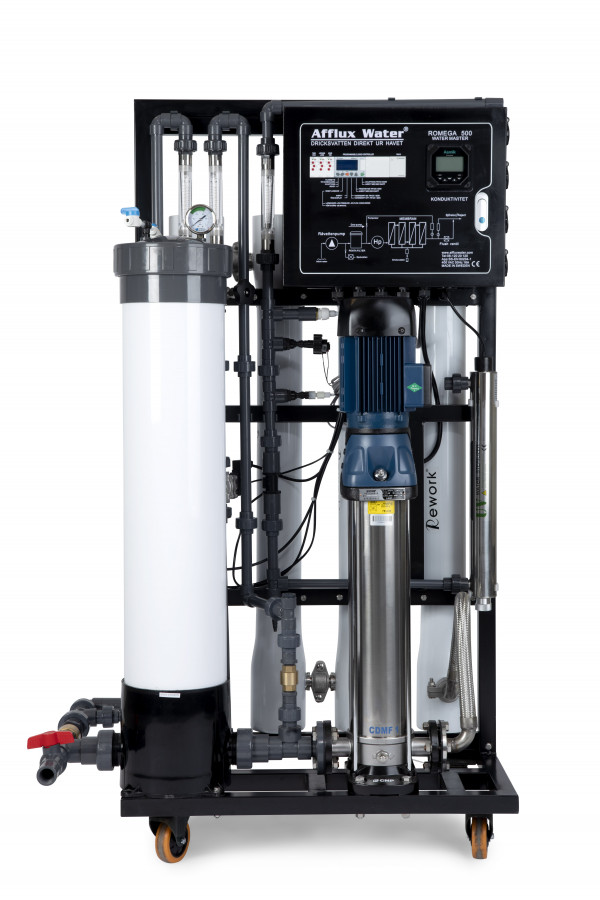

  Avsaltningsanläggningen RoMega 500 är en komplett och nyckelfärdig anläggning. Det ingår membran som har kapacitet att producera minst 500l/h.

-----------------------------

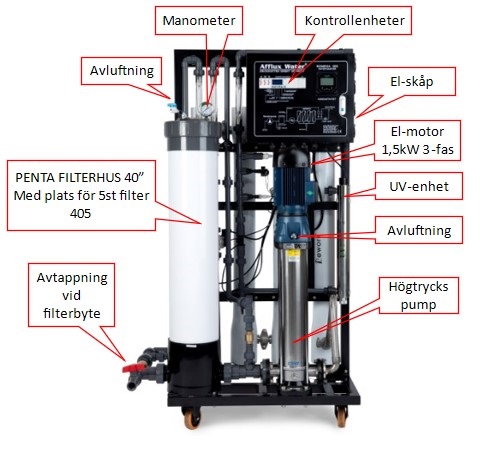

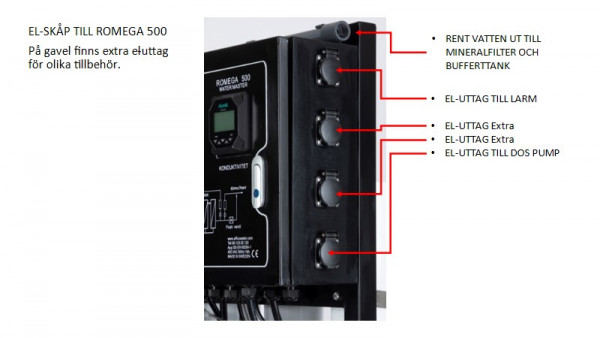

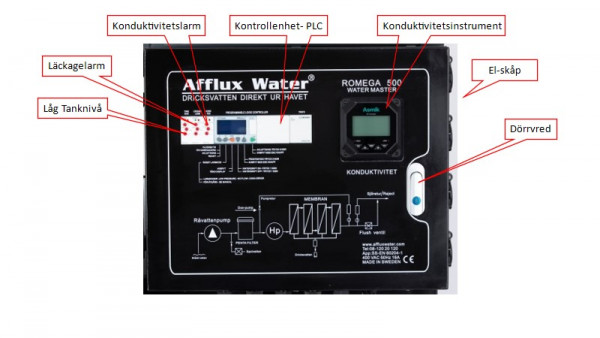

ROMega 500 - Orientering

Avsaltningsenheten RoMega har fått sitt namn från engelskan Reverse Osmosis förkortat RO (omvänd osmos) RoMega är inte bara en avsaltningsenhet utan också en vattenrenare. Rening med omvänd osmos anses som en av de främsta metoderna för att erhålla rent och säkert dricksvatten.

.--------------------------------

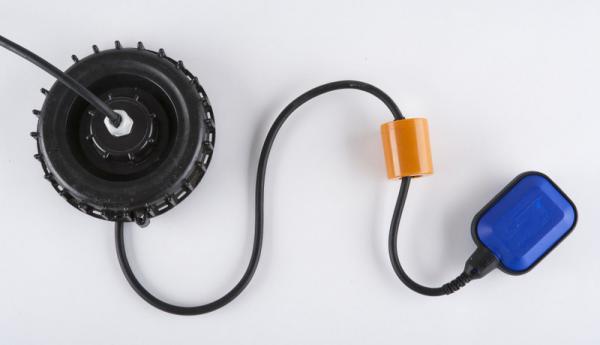

Nivåvakt - Orientering

Nivåvakten är monterad i locket till bufferttanken, den är då lätt att komma åt för funktionskontroll eller utbyte.

Vattennivån i tanken är justerbar och bestäms av kabellängden i tanken, lossa på förskruvningen i locket, dra upp eller sänk ner nivåvakten enligt önskemål. Ge akt på markerade gränslägen vilka är markerade med buntband på kabeln. Dessa skall ej överskridas då det finns risk för driftstörningar.
Lås förskruvningen efter justering.

För ytterligare finjustering av start och stopp kan man även flytta på motviktens placering på kabeln.

OBS, motvikten får ej komma för nära flytvippan, då orkar den inte att flyta upp och avbryta produktion, och då med översvämning som följd. Ta för vana att kontrollera motviktens position på kabeln regelbundet.

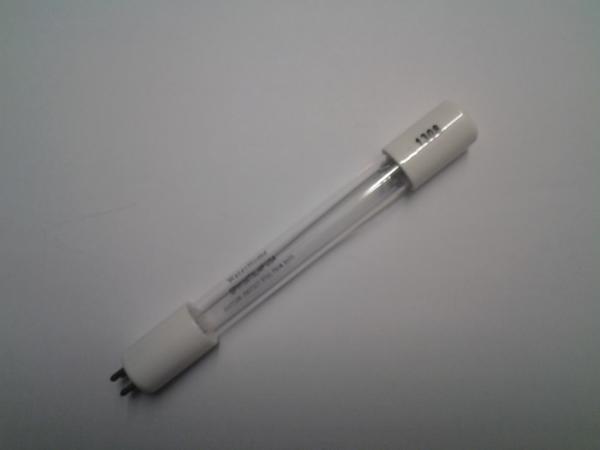

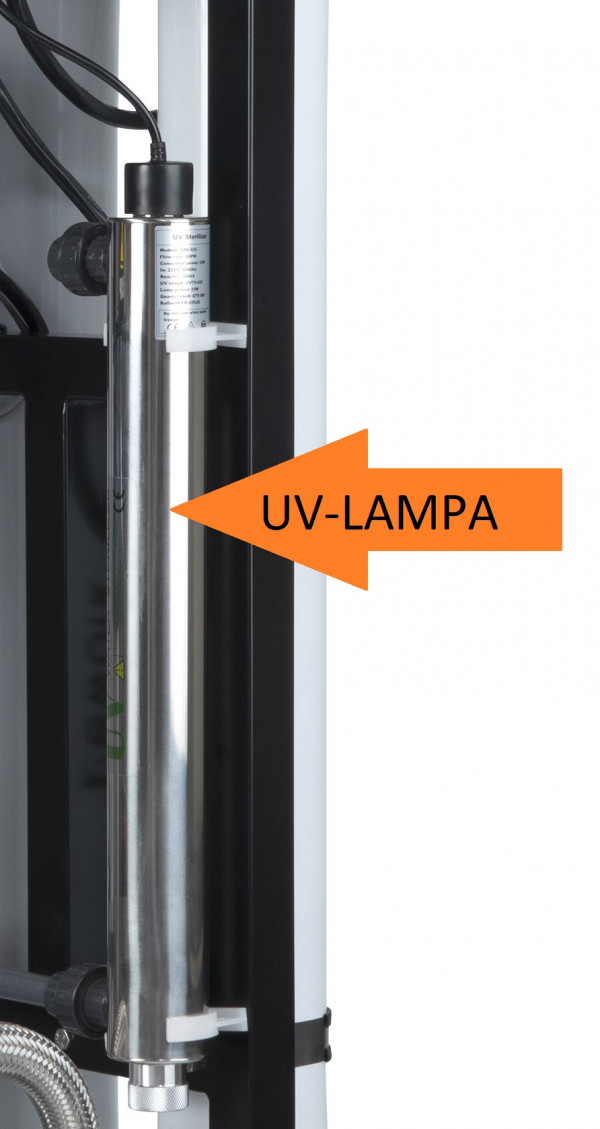

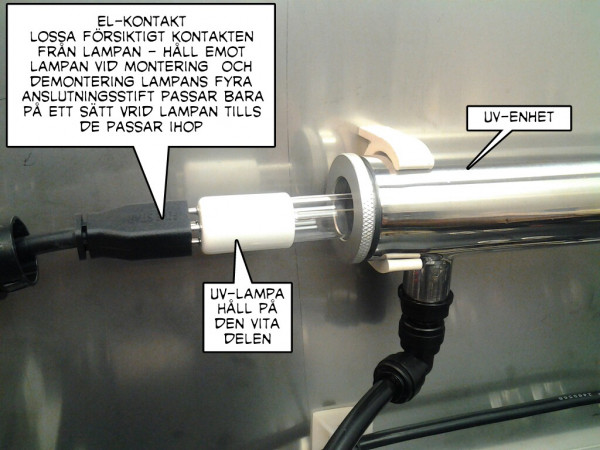

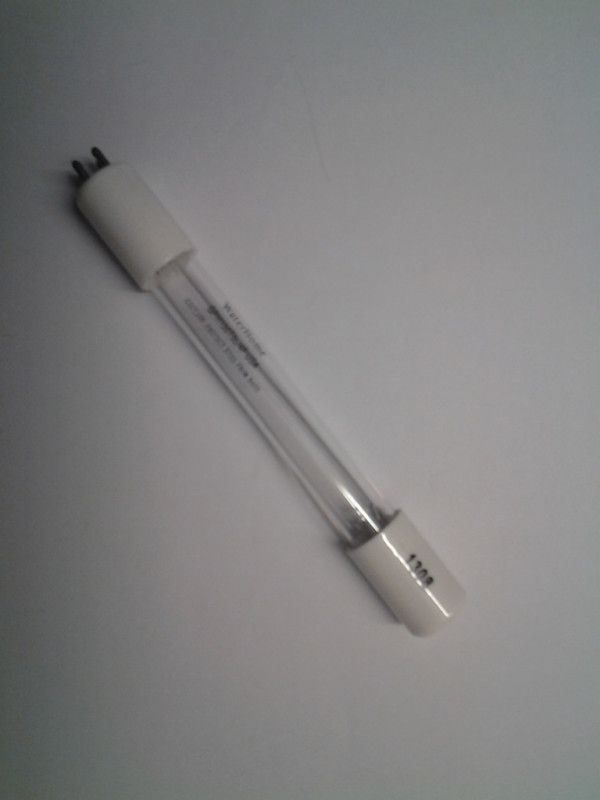

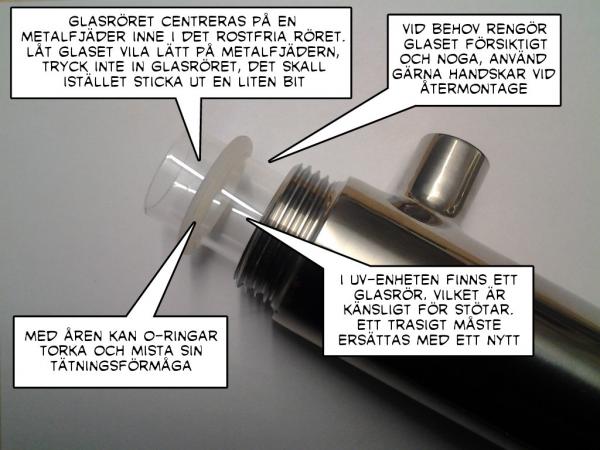

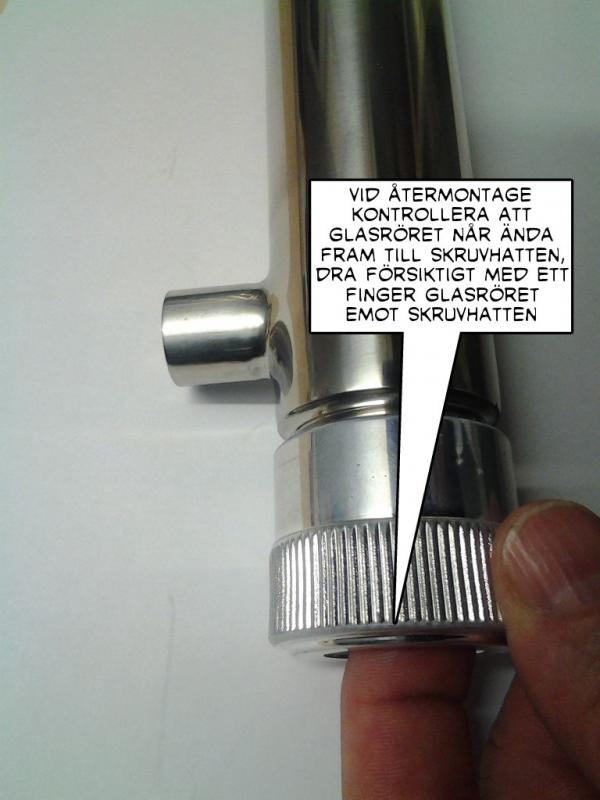

UV-enhet - Orientering

Ultraviolett strålning UV-C är en effektiv våglängd på 254 nanometer som är känd för sin starka fotokemiska påverkan på bakteriers DNA-profil. Energin i strålningen beror på våglängden och en kortare våglängd innebär en mer energirik strålning. Merparten av oönskade bakterier oskadliggörs snabbt och effektivt.

UV-C ljus påverkar inte smak, pH och mineraler i dricksvattnet.





Vintervatten - Orientering

Om din anläggning skall vara driftsatt under vintern behöver PEM-slangar vara försedda med el-värme. För att spara på energi kan du ansluta el-värmen för råvattenledningen till RoMega via en reläbox.
-----------------------------

 --------------------------------------

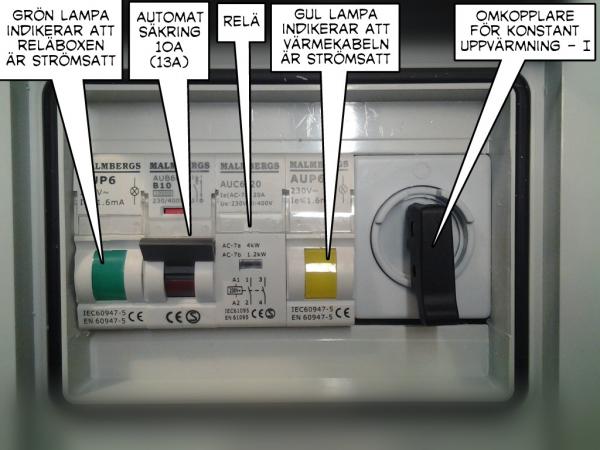

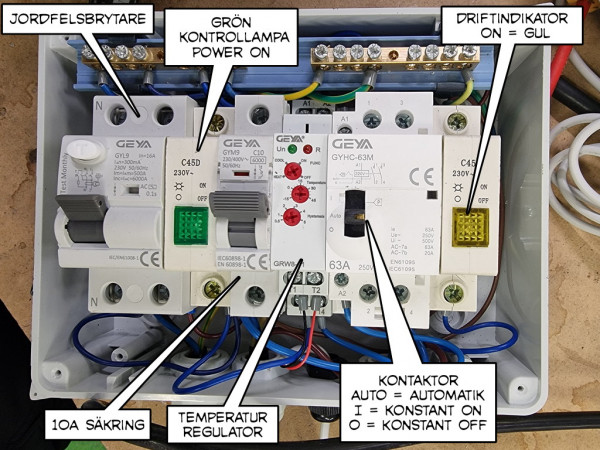

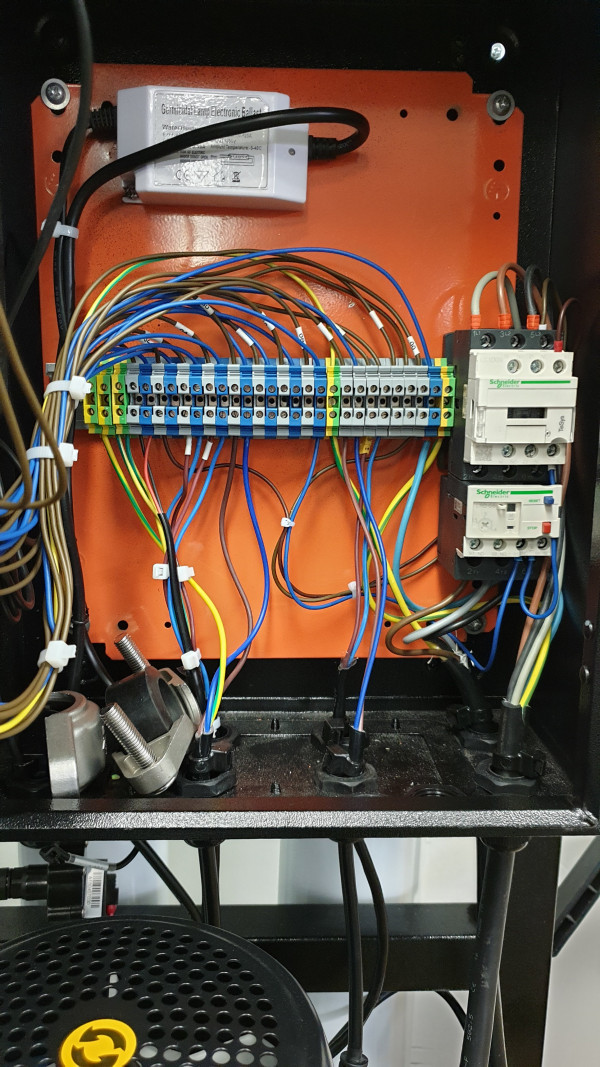

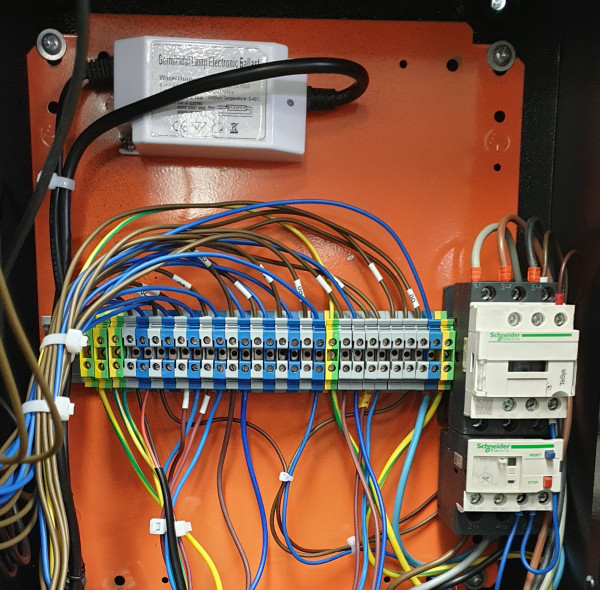

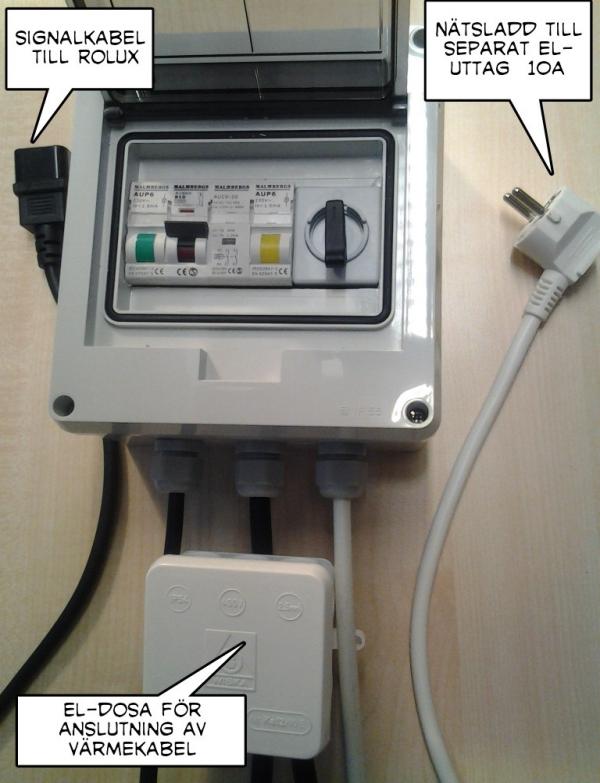

El-värmebox

El-matning till reläbox skall ske över ett separat el-uttag till värmekabeln och en signalkabel ansluts till RoMega.

När frost perioden närmar sig är det dags att aktivera vinterdriften på RoMega genom att trycka på PLUS-KNAPPEN till MENYN AKTIVERA VINTERDRIFT

Då aktiveras vår PRE-HEAT (förvärmning) funktion vilket innebär att istället för produktionsstart aktiveras reläboxen som är ansluten till RoMega och upptining av råvattenledningen påbörjas. Efter inställd tid (2h justerbar) startar RoMega och vattenproduktionen som vanligt. Efter avslutad vattenproduktion stängs el-värmen i råvattenledningen av för att spara ström. På våren avaktiveras funktionen genom att gå till MENYN - AVAKTIVERA VINTERDRIFT

 El-värmebox old

.El-värmebox old

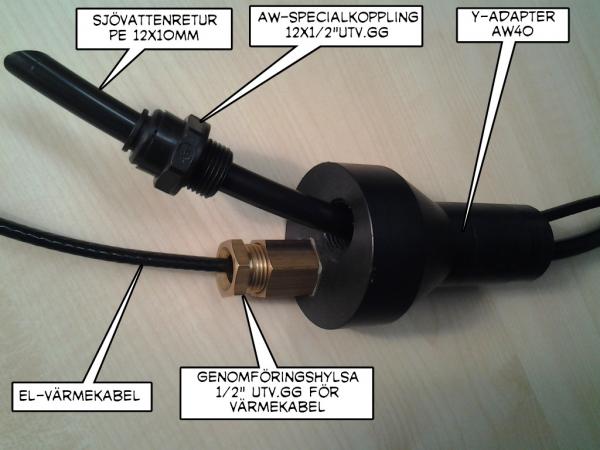

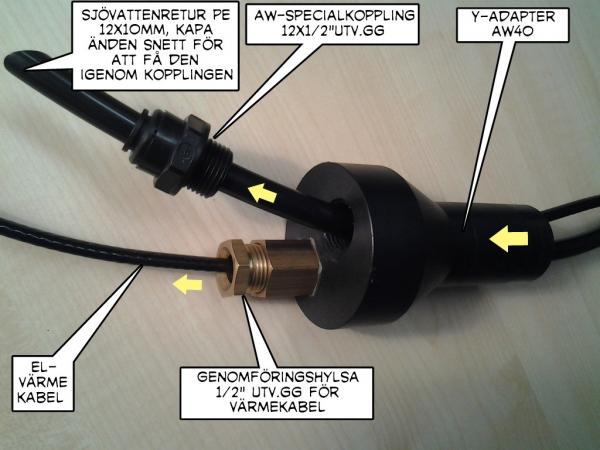

Y-adapter för el-värmekabel

Med vår unika Y-adapter spar du både pengar och energi. Samtidigt du får en ren och snygg installation på tomten. Adaptern passar till en PRK-40 koppling med PEM-40 slang. Dra in el-värmekabel och returslang tillsammans in i PEM-40 slangen och PRK-kopplingen. Dela upp el-värmekabeln och returslangen och skjut in dessa bakvägen igenom Y-adaptern och respektive genomföring och försegla dessa efteråt.

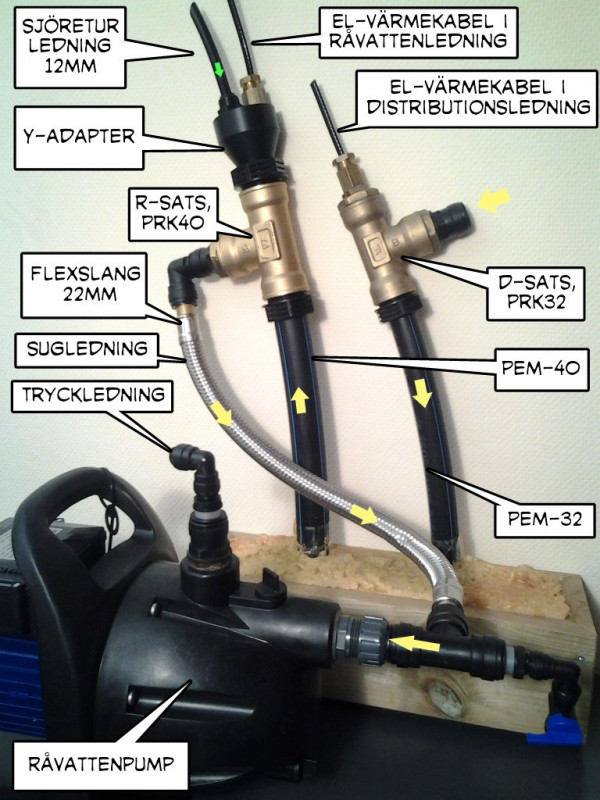

R-sats, råvattenanslutning

Här har vi arrangerat både en R-SATS och en D-SATS tillsammans i en genomföringslåda i golvet. En R-SATS består av två enheter, en del placeras i teknikutrymmet och den andra i sjön på isfritt djup.

Y-adaptern är vår unika design för att lösa två olika flöden med bara en värmekabel. Men Y-adaptern har faktiskt tre funktioner i sin konstruktion. Inlopp för värmekabel, inlopp för sjövattenretur och dessutom sugledning för råvattenpumpen. Det gör nog att ingen kan ge dig ett mer ekonomiskt vintervatten än vi.

Närbild på Y-adaptern som är placerad i teknikutrymmet

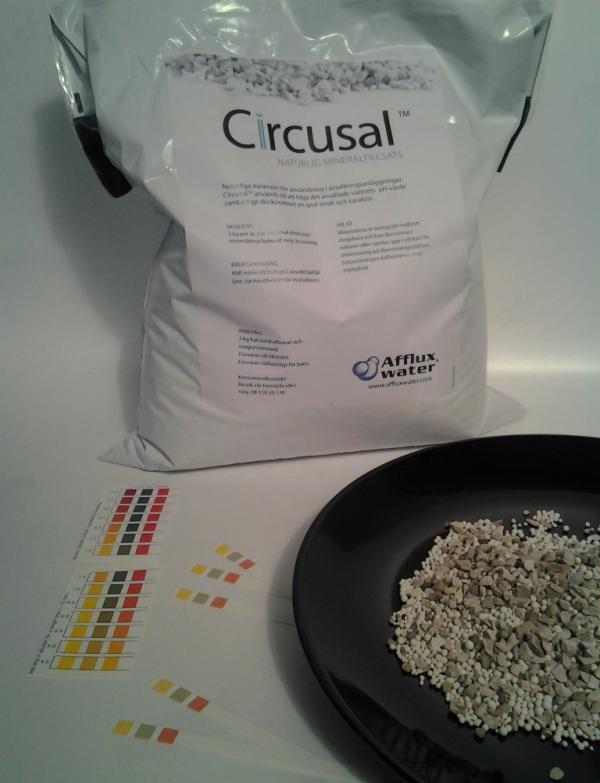

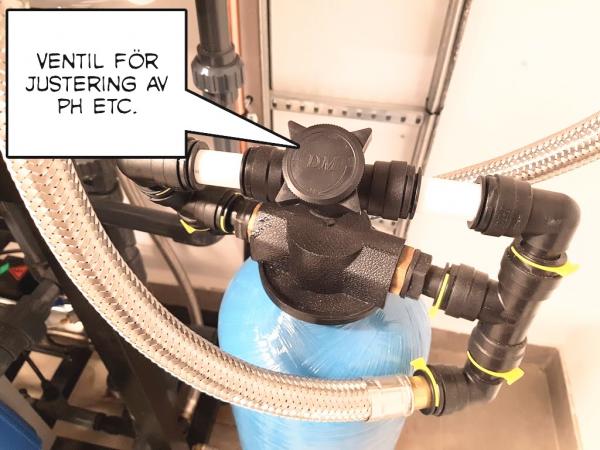

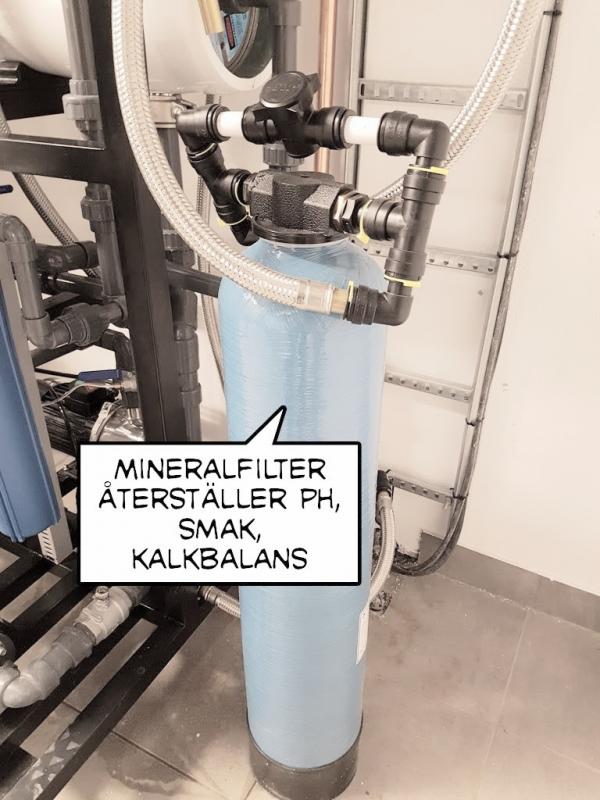

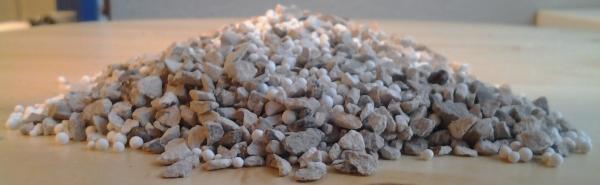

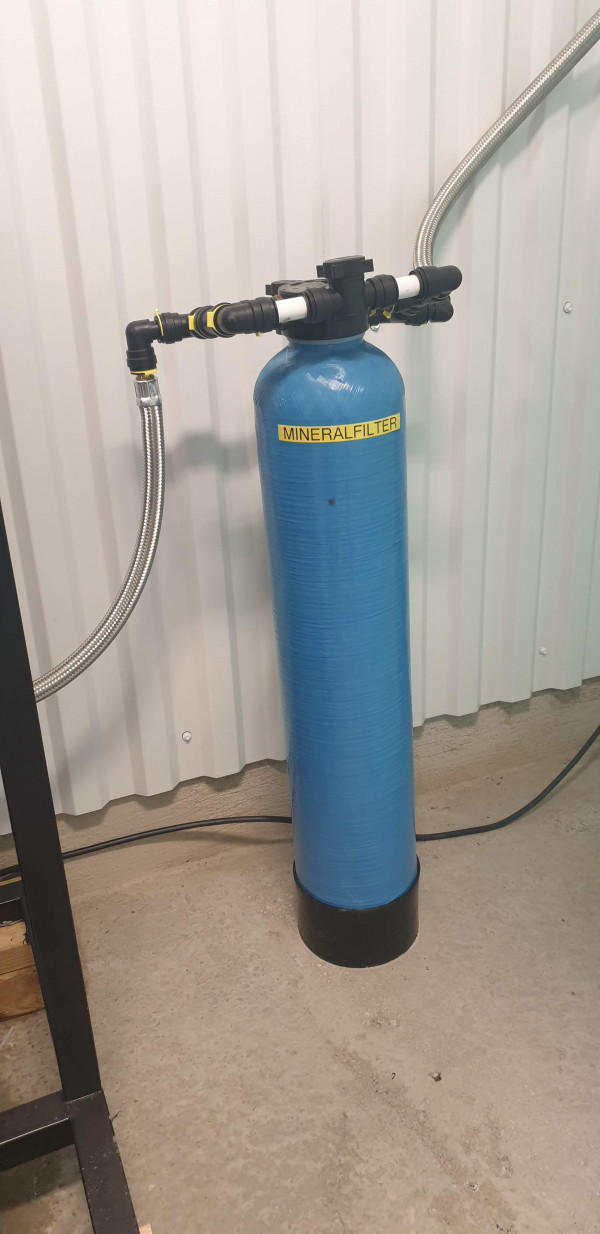

Mineralfilter - Orientering

För att säkerställa att man erhåller ett bra dricksvatten både ur teknisk synpunkt och som smak upplevelse behöver man efterbehandla det avsaltade vattnet.

Östersjöns bräckta vatten har ett lågt pH-värde, vilket inte är optimalt ur teknisk synpunkt eller som hälsofrämjande dryck, därför återmineraliseras vårt avsaltade vattnen på sin väg till bufferttanken i ett s.k. mineralfilter. Vårt mineralfilter har en unik konstruktion och funktion för att säkerställa ett perfekt pH-värde på ditt dricksvatten.

Vi har under många år testat olika mineraler och blandningar och till slut skapat den optimala mineraltillsatsen Circusal. Det är en helt unik produkt från Afflux Water och blandningen innehåller över 12 olika mineraler och spårämnen. Tyvärr förbrukas innehållet olika snabbt och det går inte att bara fylla på med lite nya mineraler utan hela blandningen måste ersättas vid för lågt pH-värde.

Byte av mineraler görs som regel minst en gång per år vid normal vattenförbrukning, lämpligen gör man detta vid uppstart på våren om man använder anläggningen säsongsvis. Fyll behållren till hälften med mineraler. Kontrollera sedan löpande pH-värdet som inte bör understiga pH-7.5 och inte överstiga pH-8.5

När mineralerna är nya är dom också kraftfulla och det kan bli lite för mycket av det goda vi rekommenderar därför att du öppnar kranen för BY-PASS under ca tio drifttimmar. För att sedan stänga den helt igen. Utför en förnyad kontrollmätning av pH-värdet.

 .

.

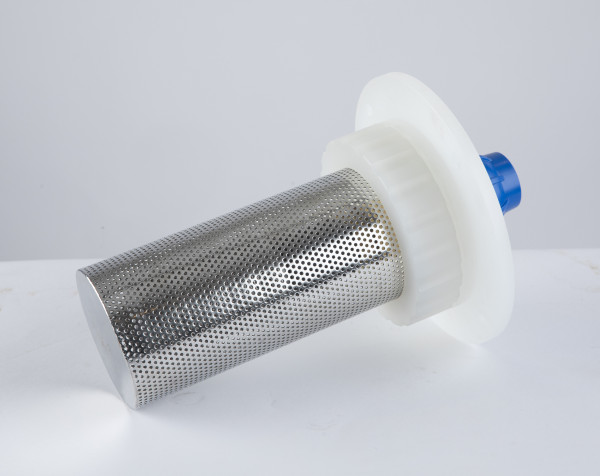

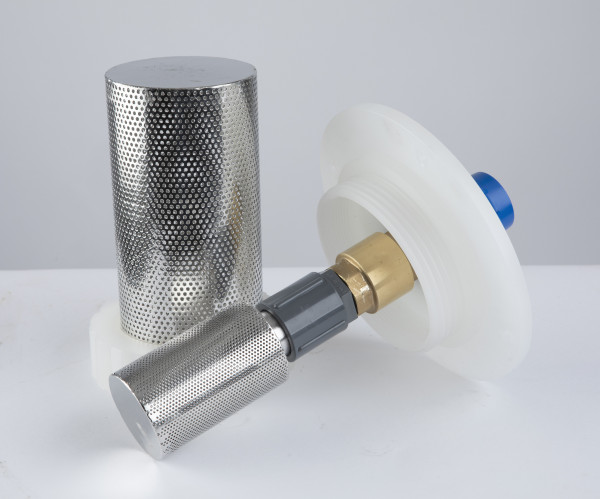

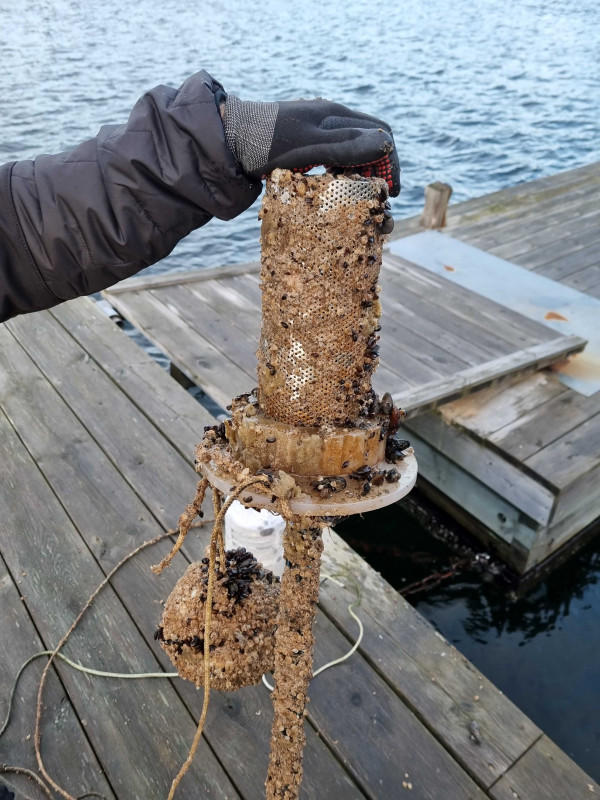

Råvattenintag - Orientering

Råvattenintaget placeras i sjön på lämplig plats och djup med hänsyn till förutsättningarna på plats. Vi rekommenderar att intaget placeras på ett djup 2-5 m med god vattenväxling, undvik om möjligt dy eller lerbotten.

Backventilen i råvattenintaget förhindrar att vattnet i råvattenslangen rinner ut tillbaka till havet igen. Innan installation av intaget ska backventilen kontrolleras att den är rätt monterad samt att den fungerar som den ska.

Silkorgar är försedda med gänga och skruvas av och på för hand utan åtdragning. Invändig ventilkägla är i mässing för bästa funktion, ventilkägla i plast sväller med driftstörningar som följd.

Kontrollera alltid backventilens flödesriktning och funktion innan det sänks ned i havet.

Kontrollera så här, skruva av den yttre samt den inre silkorgen på råvattenintaget för hand. Kontrollera att pilen på backventilen är i flödets riktnig samt att mittpluggen öppnas när den trycks inåt. Skruva tillbaka silkorgarna för hand och dra åt försiktigt.

Råvattenintaget monteras med silkorgen upp mot ytan, en flytboj monteras intill silkorgen och håller intaget upprätt. Lyftlinan förankras på råvattenintaget och dras in till land.

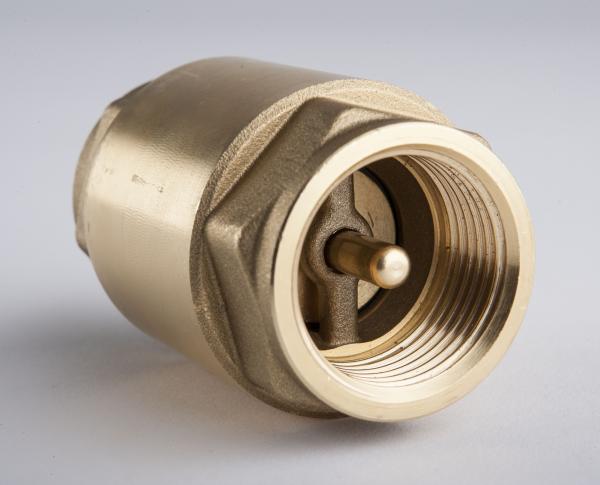

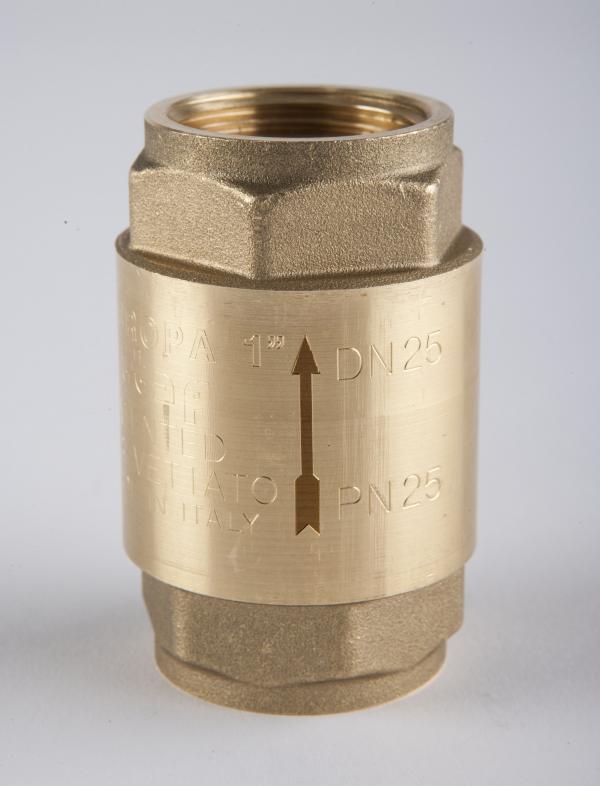

.Backventil, notera pilens riktning

.---------------------------

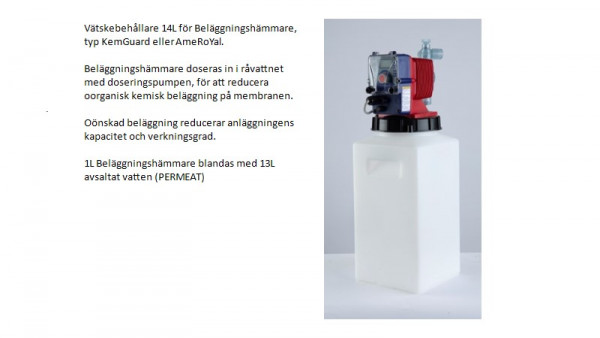

Doseringspump - Orientering

Doseringspump för beläggningshämmare, AmeRoyal eller Kemguard

Blanda 1L kemvätska mot 12L avsaltatvatten i behållaren 14L

Installation*

 I det här får avsnittet får du information och vägledning hur du på egen hand kan installera din anläggning



.

Planering - Installation

Rekognisera förutsättningarna för den tilltänka intagsplatsen

Råvattenmatning - Installation

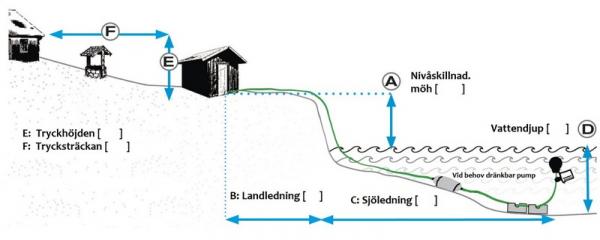

Visuell planering av råvattenslang
Innan installation av råvattenslangen från teknikutrymmet till vattenbrynet är det bra att först göra en visuell bedömning var på tomten den bäst placeras. Om råvattenslangen ska ligga i öppen dager t.ex över klipphällar är det bra att utnyttja naturliga sprickor och skrevor i berget för att förankra slangen i. Vid vattenbrynet är det viktigt att råvattenslangen går rakt ut i vattnet, och inte längs med strandlinjen. För att undvika nötning på slangen bör den skyddas och förankras väl.

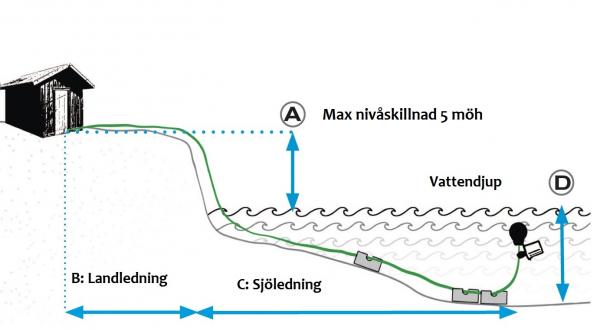

Råvattenslangens olika namn

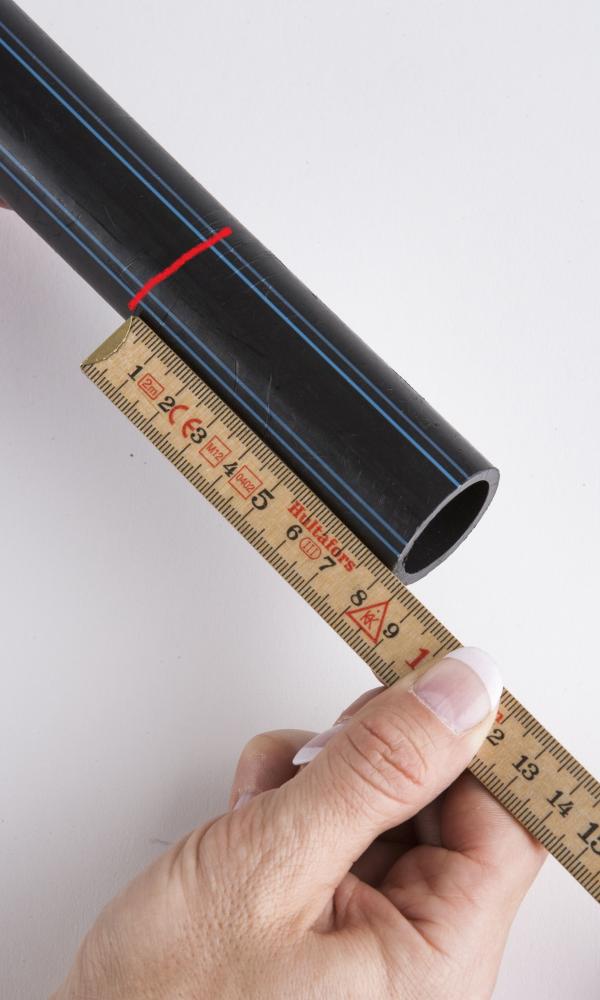

Råvattenslangen är en polyetenslang (PEM) och är avsedd endast för kallvatten. För att under lätta förståelsen i installationsguiden av vilken del av råvattenslangen som beskrivs har vi valt att benämna råvattenslangen på olika sätt enligt denna princip:

B. Landledning - den del av råvattenslangen som är mellan teknikutrymmet och vattenbrynet.

C. Sjöledning - den del av råvattenslangen som är mellan vattenbrynet och åvattenintaget.

Råvattenslangen - slangen i sin helhet, från teknikutrymmet till råvattenintaget.

Låt alla slangar sträcka ut sig
Råvattenslangen är en relativ hård och styv slang och installationen av den underlättas betydligt om slangen kan ”sträcka” ut sig på land en dag innan installation. Var noga med att inte skräp kommer in i slangen.

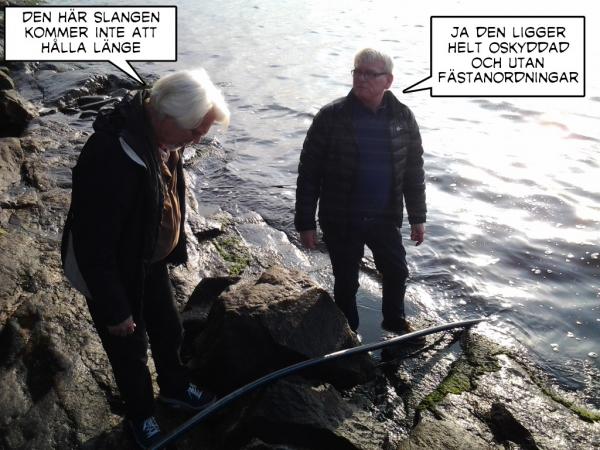

Skydda PEM-slang i strandlinjen
För att undvika nötningsskador på PEM-slangen i strandlinjen är viktigt att PEM-slangen skyddas och förankras väl.

Om din landledning är PEM-32, kan du skydda utsatta avsnitt med ett skal av PEM-40 slang.
Om din landledning är PEM-40 kan du skydda utsatta avsnitt med ett skal av PEM-50 slang.

Borra hål för landledning i teknikutrymmet
Borra upp ett lämpligt hål för slanggenomföring i teknikutrymmets golv eller vägg där landledning ska dras in.

Hålet bör vara i anslutning till samma del av vägg eller golv som maskinen. Se exempel på byggnadsskissen.

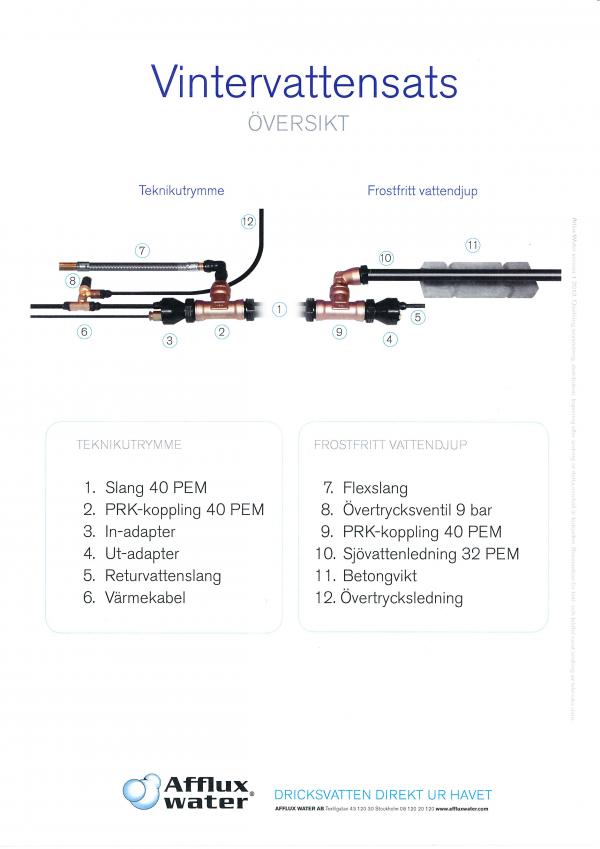

Vintervatten - Installation

Installation för vintervatten

Vidare

Vidare

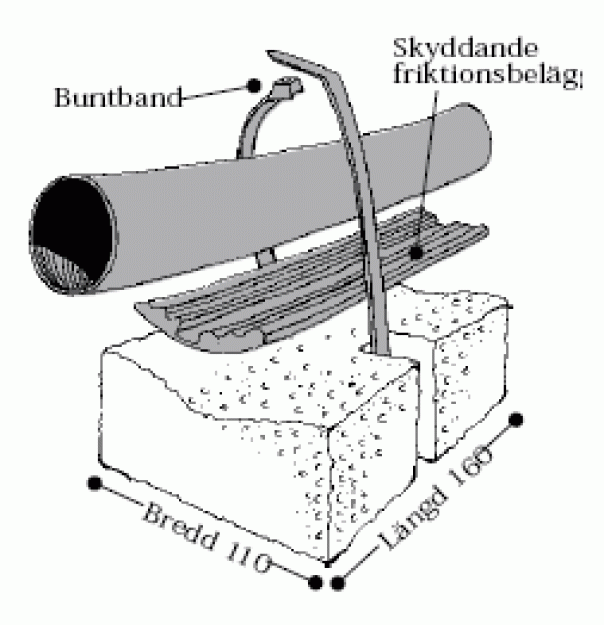

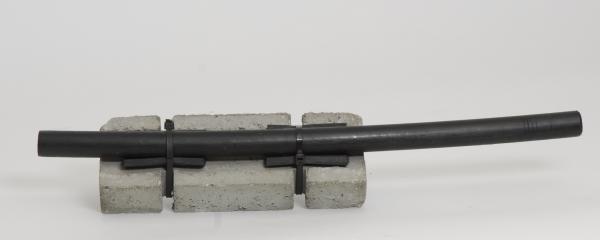

Betongvikt 4kg

Betongvikt förankrar råvattenslangen mot botten, antalet betongvikter per löpmeter anpassas efter hur utsatt strandlinjen är. Vid normalt utsatt strandlinje rekommenderar vi en betongvikt per varannan meter. Typ av bottenförhållanden spelar också roll.

Betongvikten är anpassad för mindre rör och kablar. Produkten finns i fyra storlekar: 2, 4, 6 och 12 kilo. Betongvikten levereras komplett med friktionsbelägg och buntband. Monteringen sker snabbt och enkelt.

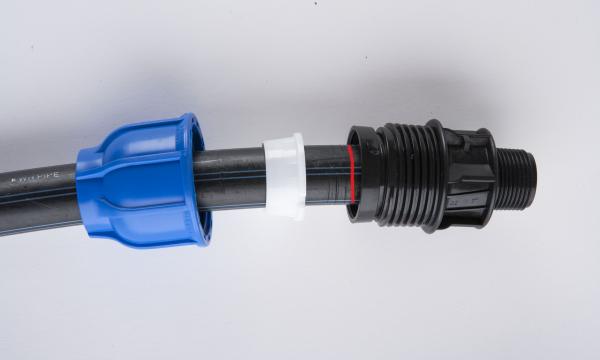

PRK & PEM-koppling

PRK och PEM-koppling

.

.

Uppstart

Vi rekommenderar att du delar uppstarten i två olika arbetstempon, följande process avser uppstart med dränkbar pump.

• Först råvattenmatning till avsaltningsenheten och därefter avluftning av avsaltningsenheten

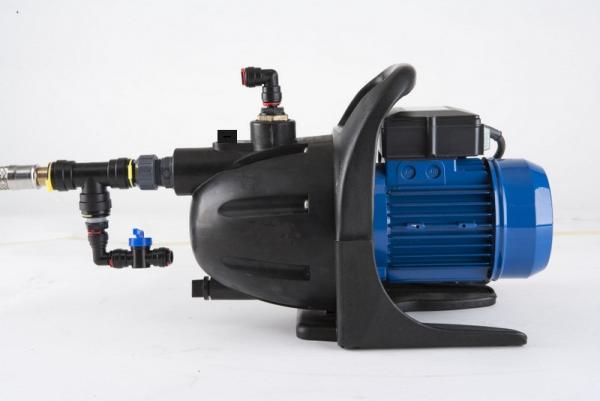

1. Börja med att fylla råvattenpumpen med sjövatten innan slangarna ansluts till råvattenpumpen
2. Om möjligt fyll sjövatten i råvattenpumpens sugledning
3. om möjligt fyll råvattenslangen med sjövatten, (1m PEM32 = ca 0,5L)

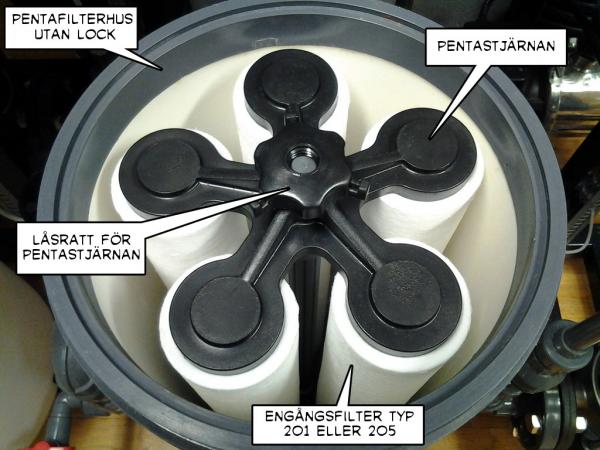

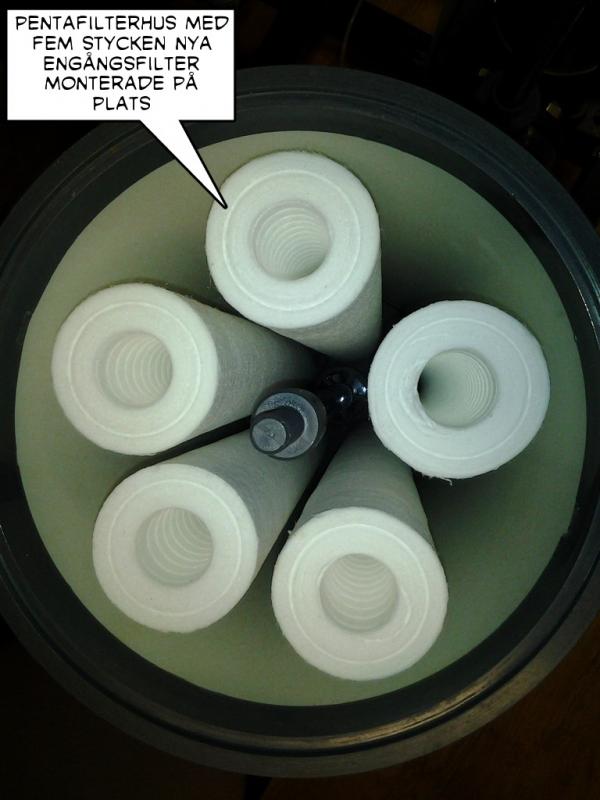

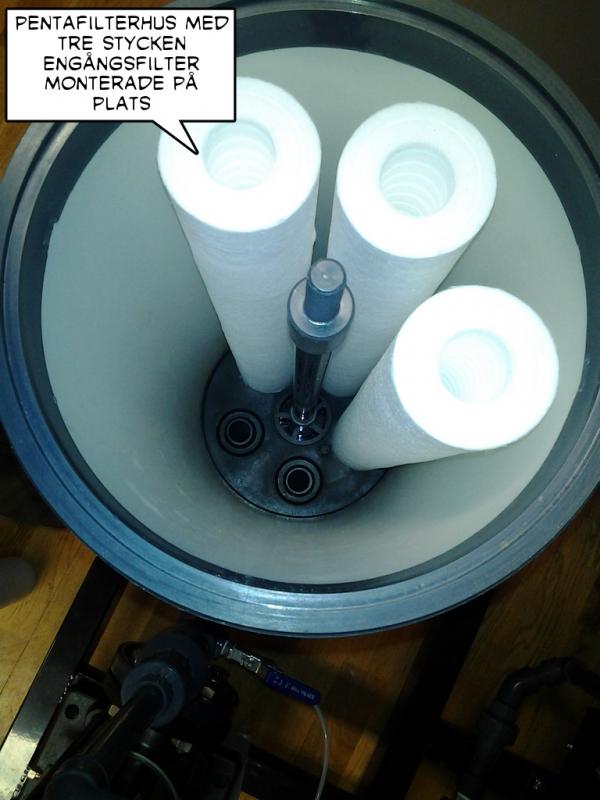

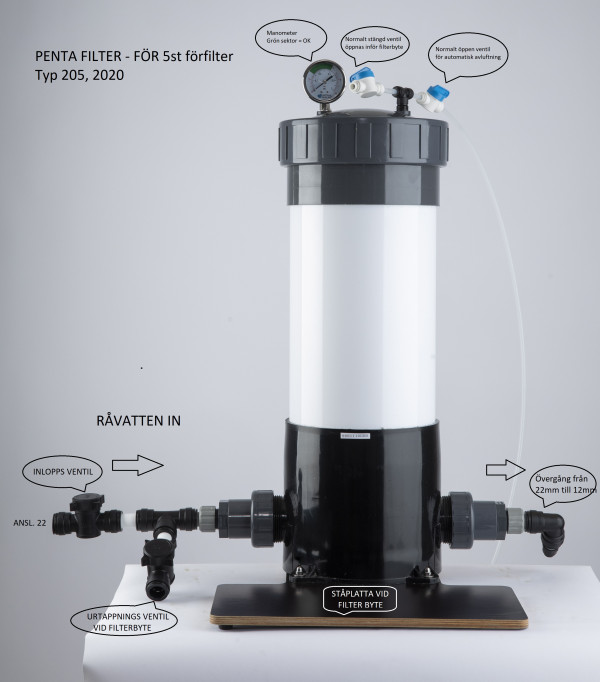

4. Stäng kulventilen till 3/4 före Pentafiltret, för att skapa ett mottryck på råvattenpumpen
5. Öppna tömningsventilen på Pentafiltret och avled råvatten på lämpligt sätt.
6. Anslut råvattenpumpen till ett separat el-uttag och prova om det kommer fram något råvatten
7. Om det inte kommer fram något råvatten efter ett par minuter, avbryt och fyll på med mera råvatten i råvattenslangen
8. Upprepa proceduren tills det kommer fram råvatten, ibland kan man behöva upprepa detta flera gånger
9. När det kommer fram råvatten, låt pumpen arbeta minst 10-15 minuter för att avlufta hela PEM-slangen
10. Stäng därefter av råvattenpumpen och vänta ca 5-10 minuter och prova att återstarta råvattenpumpen igen
11. Om råvattnet nu kommer fram som vi hoppas, anslut tryckslangen från råvattenpumpen till Pentafiltret
12. Återanslut råvattenpumpen till avsedd reläbox

• AVLUFTA ROMEGA ENHETEN

1. Kontrollera att kontakten för nivåvakten är utdragen ur RoMega-enheten
2. Anslut RoMega-enheten till avsett vägguttag, kontrollera att det står READY i driftpanelen
3. Anslut därefter råvattenpumpen elektriskt till RoMega enheten, oftast via en extern reläbox
4. Avlufta RoMega-enheten genom att trycka 2ggr på A-knappen, 1-tryck = TRYCKREDUSERAR 2-tryck = AVLUFTNING
5. Nu skall råvattenpumpen starta och råvatten kommer in i RoMega-enheten
6. Manometern på Penta filtret kommer att visa ca 2-6bar
7. Tryck på ESC för att avbryta avluftningen efter ca 5 minuter, READY tänds i driftpanelen
8. Anslut kontakten för nivåvakten till avsett uttag i RoMega-enheten
9. START RINSE - tänds i driftpanelen, efter ett par minuter tänds PRODUKTION i driftpanelen
10. Kontrollera och vid behov justera in rätt arbetstryck, och flöden för retur 1 och retur 2
11. Kontrollera att flödesindikator för rent vatten ger utslag, ca 10-16L/minut,
12. Kontrollera att konduktivitetsmätaren visar värden vid produktion ca 100-500m/s, vid behov justera känsligheten
13. Provsmaka vattnet och försök avgöra dess kvalité innan rent vatten leds till bufferttanken
14. Vi rekommenderar att du producerar vatten i ca 1 timme innan det leds till bufferttanken
15. Om du är osäker på vattenkvalitén ta med ett vattenprov till Afflux Water så analyserar vi det åt dig
16. Slutligen när du är nöjd med kvalitén, fyller du på med kol och mineraler, och öppnar kranen för by-pass
17. Kranen för by-pass skall vara öppen när mineralerna är nya ca 10 timmar, därefter stängs kranen helt

Distributionspump

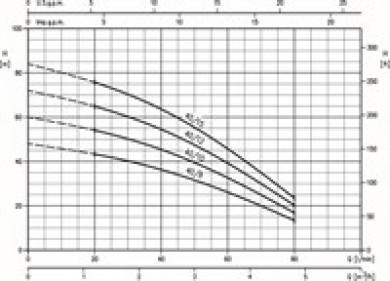

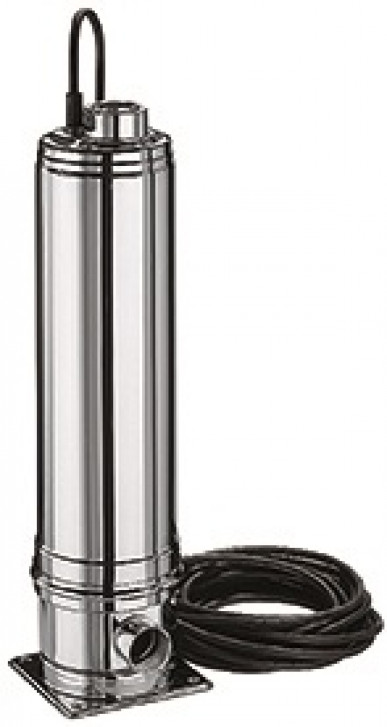

Råvattenpump

---------

Bufferttank

----------------------------

Uploads/Cipax-tank-23060.pdf

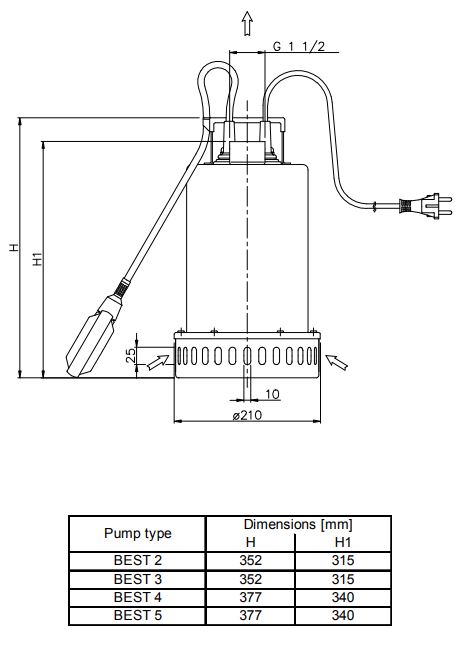

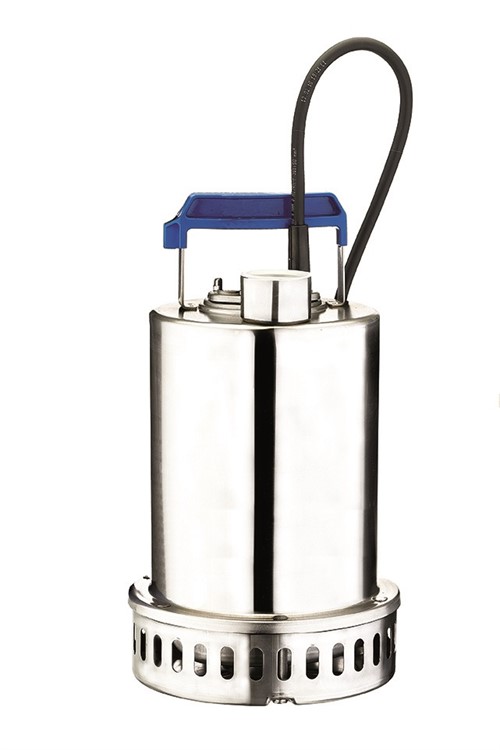

Länspump (tillval)

----------------------------

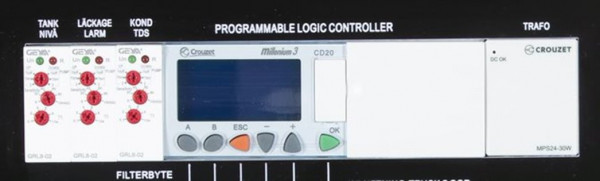

Manöver panel - Filterbyte*

Manöverpanel

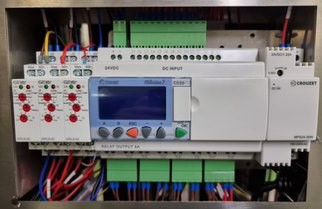

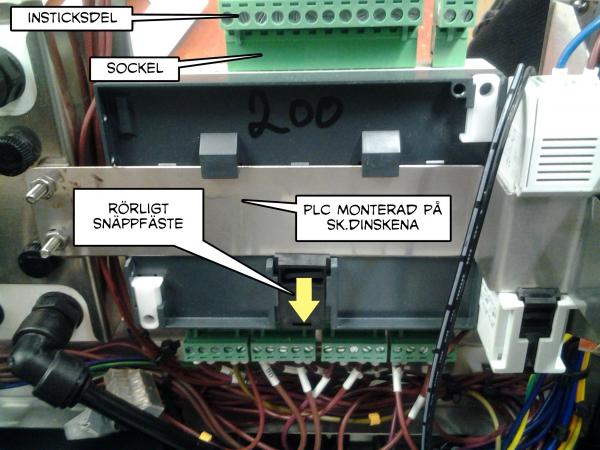

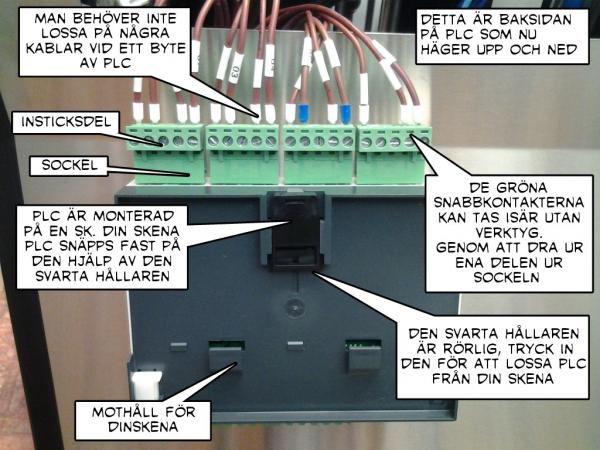

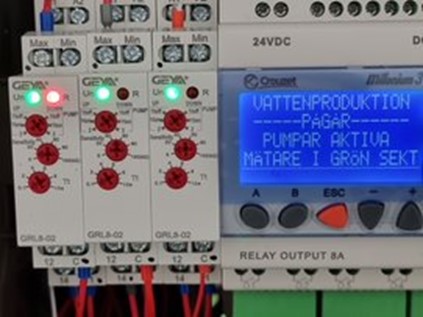

PLC

Kontrollenhet PLC - Programbly Logic Controller

.

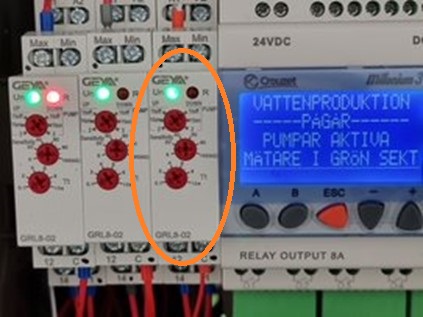

Konduktivitetsmätare

Konduktivitetslarmet mäter det producerade rena vattnet via en sensor innan det lämnar RoMega enheten. Vid för höga konduktivitetsvärden slår instrumentet om från grönt sken till rött sken. Om den höga halten kvarstår i en minut avbryts avsaltningsprocessen och anläggningen går in i larmläge, displayen blinkar och felmeddelande COND.ERROR tänds upp på rad 4 i display.

Åtgärder vid COND.ERROR

1. Återstarta anläggningen genom att trycka in B-knappen (RESET/BLOCKERING) på PLC
2. Kontrollera att instrumentet är korrekt inställt
3. Låt RoMega producera ett par minuter, provsmaka därefter vattnet och försök avgöra dess kvalité
4. Om bedömningen är godkänd fortsätt producera som vanligt, det kan vara ett falsk larm
5. Om bedömningen inte är godkänd eller tvivelaktig, ta ett vattenprov och lämna det till Afflux Water

 .----------------------

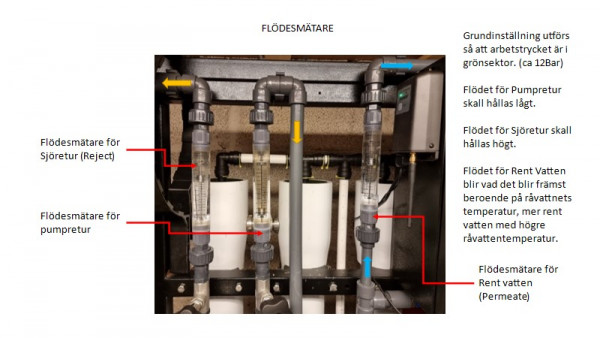

Flödesmätare

Flödesmätarna ger bra vägledning över maskinens status och produktionskapacitet, Mätaren RENT ger direkt besked på hur många liter/minut som producera. Processen med omvänd osmos spelar råvattentemperaturen en viktig roll, högre kapacitet vid högre temperatur, och lägre kapacitet vid sjunkande temperatur. Arbetstrycket är också en viktig
faktor, för produktionskapaciteten. Högre arbetstryck ger bättre kapacitet, men bara till maxgränsen 15 Bar.

RoMega har tre flödesmätare, RENT, RETUR 1 och RETUR 2

RENT = Produktionskapaciteten av rent dricksvatten till bufferttank

RETUR 1 = Återcirkulering av en viss mängd sjövatten 3-5L/minut

RETUR 2 = Sjövattenretur, 5-7L/minut

Med tiden 2-3 år blir flödesmätarna för RETUR 1 & 2 smutsiga, detta kommer att påverka produktionskapaciteten negativt då den beläggning man ser i flödesmätaren även finns på membranet. Beläggningen blockerar mao en viss del av membranets area, vilken är avgörande för dess produktionskapacitet.

Flödesmätaren för rent vatten skall inte bli smutsig, kontakta Afflux Water om du är osäker på detta.

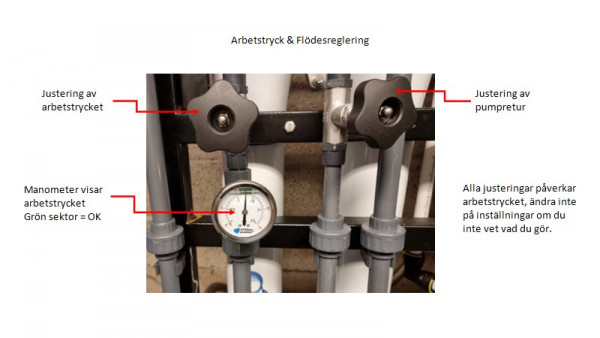

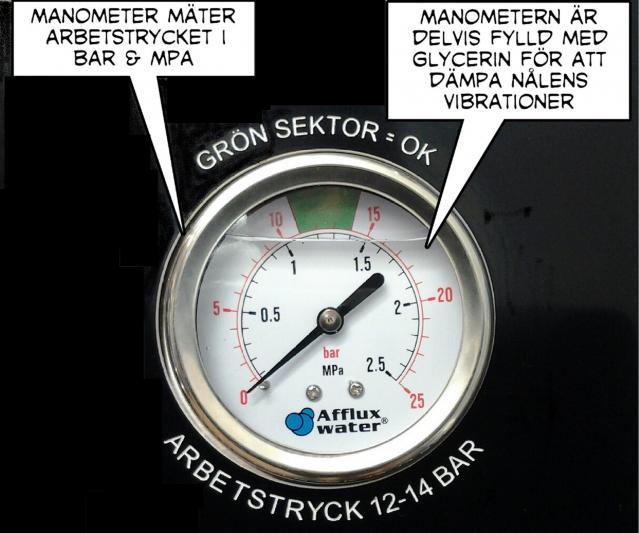

Tryckmätare - Manometer

.------------------------------------------



Driftstatus*

Maskinens driftstatus går att utläsa på driftpanelen, om driftpanelen är mörk så tänder man upp den genom att trycka på ESC. På raden längst ned, rad kan du utläsa maskinens driftstatus.

• READY maskinen är i stand-by läge, dvs redo att starta när nivån i tanken blir låg.
• START RINSE maskinen har startat upp och sköljer ut gammalt råvatten ur ledningar.
• PRODUKTION maskinen producerar nu dricksvatten till bufferttanken
• END RINSE maskinen har nu fyllt upp buffertanken till inställd nivå och rengör nu sig själv

Vid larm blinkar driftpanelen, läs av driftstatus på rad 4 och åtgärda enligt anvisningar.

NO FLOW - Lågt inkommande råvattentryck

Vid lågt inkommande råvattentryck avbryts reningsprocessen och anläggningen går in i larmläge, display blinkar och felmeddelande erhålls i display.

Felmeddelandet NO FLOW, indikerar på att avsaltningsenheten RoMega inte, får tillräckligt med råvatten, detta pga av följande orsaker,

1. Igensatt för eller finfilter, 90% sannolikhet - åtgärda genom att byta filter
2. Igensatt råvattenintag, 5% sannolikhet - åtgärda genom rengöring av intagssil
3. Defekt råvattenpump, 3% sannolikhet - åtgärda genom att kontrollera råvattenpumpen

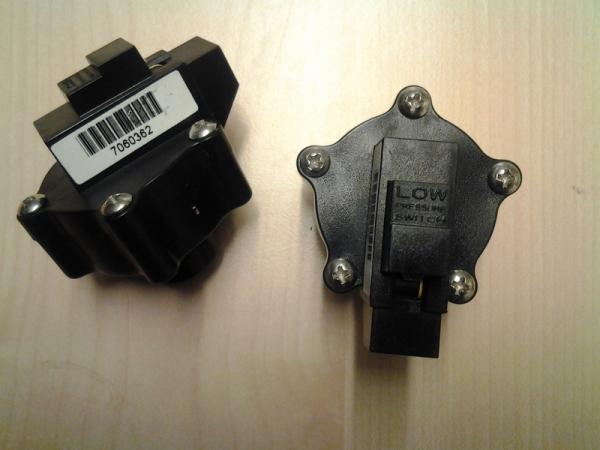

4. Defekt tryckvakt, 1% sannolikhet - åtgärda genom att kontrollera tryckvakten
5. Defekt flexslang på sugledning, 1% sannolikhet - åtgärda genom utbyte av flexslang

COND.ERROR - Brister i dricksvattenkvalitén

Konduktivitetsmätaren kontrollerar producerat rent vattnen via en sensor innan det lämnar RoMega enheten. Vid för höga konduktivitetsvärden slår instrumentet om från grönt sken till rött sken. Om den höga halten kvarstår i en minut avbryts reningsprocessen och anläggningen går in i larmläge, displayen blinkar och felmeddelande COND.ERROR tänds i display.

Höga konduktivitetsvärden kan indikera på brister i reningsprocessen eller att anläggningen har stått stilla en längre tid utan tillräcklig omsättning av vattnet i anläggningen.

Åtgärder vid COND.ERROR

1. Återstarta anläggningen genom att trycka in B-knappen (RESET/BLOCKERING) på PLC
2. Kontrollera att instrumentet är korrekt inställt enligt nedan.
3. Låt RoMega producera ett par minuter, provsmaka därefter vattnet och försök avgöra dess kvalité
4. Om bedömningen är godkänd fortsätt producera som vanligt, det kan vara ett falsk larm
5. Om bedömningen är tvivelaktig, ta ett vattenprov och lämna det till Afflux Water för analys.

Efter analys kan vi avgöra membranens reningsförmåga. Om membranen är defekta behöver man byta ut dessa.

Om problemen fortsätter med COND.ERROR och inget direkt fel kan noteras på dricksvattenkvalitén är det nödvändigt att kontrollera sensorn för konduktivitetsmätaren. Se FELSÖKNING & UNDERHÅLL, Saltdetektor.

• DET GÅR ATT STÄNGA AV LARMFUNKTIONEN OM MAN ÄR I AKUT BEHOV AV VATTEN
• TRYCK PÅ PLUS-KNAPPEN TILLS DET STÅR NÖDDRIFT I DISPLAY
• DET GÅR NU ATT PRODUCERA UNDER NÖDDRIFT I TVÅ TIMMAR
• NÖDDRIFTEN AVBRYTS AUTOMATISKT EFTER TVÅ TIMMAR  ELLER MED ESC-KNAPPEN



CODE RESET

Om du har fått ett felmeddelande "CODE RESET" behöver du kontakta vår support för ytterligare information.

Skötsel och Underhåll*

Regelbunden skötsel och förebyggande underhåll är ett bra sätt att undvika plötsliga och kostsamma driftstörningar. Mycket av skötseln kan du göra själv och här hittar du information om hur du går till väga för att sköta om din anläggning på ett bra sätt.

Den mer omfattande årliga översynen hjälper vi gärna till med. För de som önskar en helt bekymmersfri hantering för sin avsaltningsanläggning, kan vi erbjuda ett förmånligt "Comfort serviceavtal" med årlig översyn där vi gör funktionskontroll och vattenanalys.

Vi rekommenderar en membrantvätt minst var tredje år eller då flödesmätarna börjar bli smutsiga.. Många väljer att vid säsongens slut att lämna in sin maskin till oss för att utföra membrantvätt. I samband med detta passar vi på att gå igenom din maskin och kontrollerar dess funktion och reningsförmåga. Du kan även förvara din maskin hos oss under vintern.

Glöm inte att inspektera din råvattenslang, särskilt på utsatta lägen i strandlinjen. Med tiden är risken stor för läckage om du inte har ett fullgott skydd mot nötning.

Byta förfilter Intro

Filterbyte är ett regelbundet måste för att din anläggning skall fungera väl, antalet gånger du behöver byta är beroende på din vattenförbrukning och omständigheterna kring ditt råvattenintag. I sämsta fall behöver du kanske byta varje vecka, men mer normalt rör det sig om en gång i månaden.

Behovet att av byta filter varierar också under året, i början av säsongen strax efter islossning strömmar det ut mycket smältvatten i Östersjön som innehåller massor av partiklar. Längre fram på våren minskar sedan behovet av filterbyten. Under sommaren hänger det mycket på vilken sommar vi får, kallt eller en het värmebölja som ger ökad tillväxt av alger. På sensommaren stiger vattentemperaturen och vi får räkna med påväxt av havstulpaner. Därefter sjunker aktiviteten i Östersjön och det blir lugnare med filterbyten.

Det finns flera olika förfilter att välja mellan1 & 5  & 20 mikron, ju lägre siffra desto bättre avskiljningsförmåga. Filtret med 5 mikron placeras så att det möter råvattnet först, här sker merparten av reningen och 5 mikrons filtret är det som sätter igen först. Filtret med 1 mikron placeras efter 5 mikrons filtret och fungerar som ett andra filtreringssteg, det finns ju partiklar mindre än 5 mikron. Men de är betydligt färre så du behöver inte byta det filtret lika ofta, kanske bara varannan eller var tredje gång som du byter 5 mikrons filtret.

20 mikron används främst när råvattnet innehåller mer partiklar än normalt och 5 mikrons filtret sätts igen väldigt snabbt.

I många fall byter man filter i förebyggande syfte eller p.g a att dricksvattnet börjar lukta dy från filtret. Om odörer i dricksvattnet upplevs som ett problem rekommenderar vi att ni tittar närmare på vår lösning med ozon som är en mycket effektiv metod att eliminera dessa problem samtidigt som man säkerställer kvalitén på dricksvattnet i bufferttanken ytterligare. Mer information om Ozzona enheten.

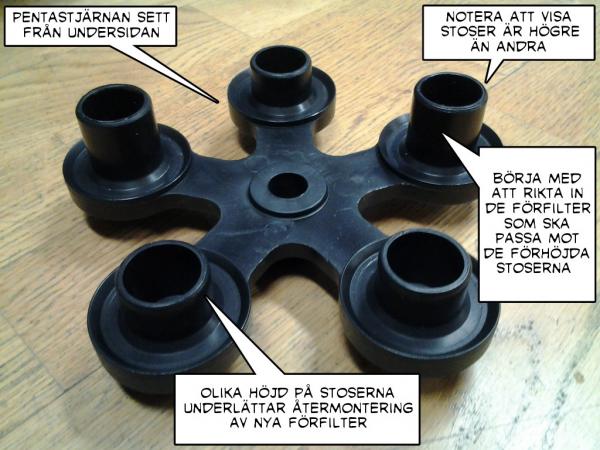

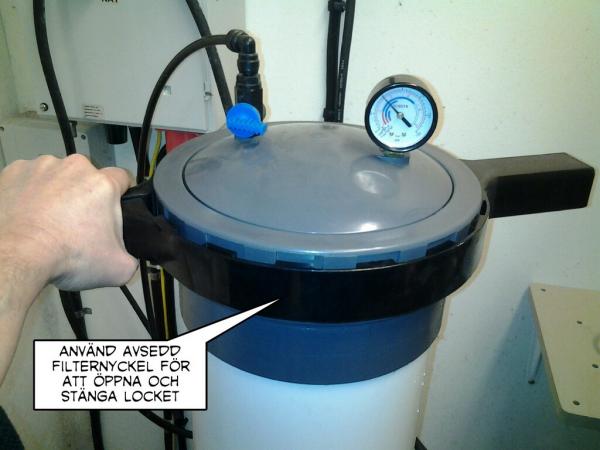

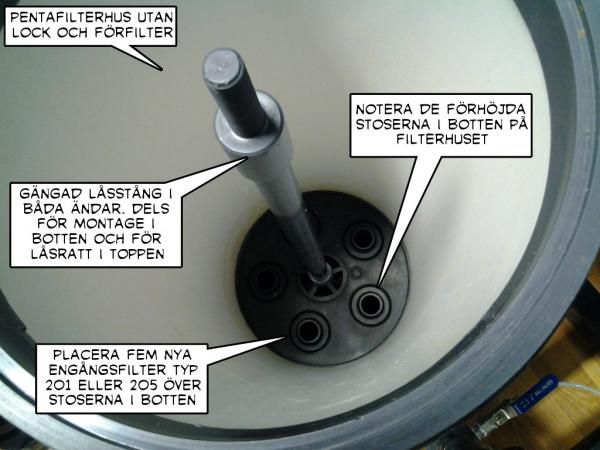

Penta filterhus

Byta mineraler

Byte av mineraler görs som regel minst en gång per år vid normal vattenförbrukning, lämpligen gör man detta vid uppstart på våren om man använder anläggningen säsongsvis. Fyll behållren till hälften med mineraler. Kontrollera sedan löpande pH-värdet som inte bör understiga pH-7.5 och inte heller överstiga pH-8.5

När mineralerna är nya är dom också kraftfulla och det kan bli lite för mycket av det goda vi rekommenderar därför att du öppnar kranen för BY-PASS under ca tio drifttimmar. För att sedan stänga den helt igen. Utför en förnyad kontrollmätning av pH-värdet.

Kontrollera pH-värdet

Du bör kontrollera pH-värdet regelbundet för att säkerställa mineralfiltrets funktion. Vi väljer gärna kökskranen som provpunkt, spola någon minut på kallvatten kranen innan provtagning. Tappa upp ett dricksglas med vatten, doppa ned teststickan i glaset ca 10 sek och jämför provstickan mot färgkartan. Läs av pH-värdet. Värden mellan pH-7.5 och 8.5 är godkända, värden under pH-7.5 kräver nya mineraler då vattnet blir aggressivt och angriper  rörledningar och VA-utrustning. Ett surt vatten är också inte så nyttigt att dricka, det är bättre med ett alkaliskt dricksvatten. Ett pH-värde över 8.5 ger ett för för basiskt dricksvatten, öppna kranen för BY-PASS ett par dagar och prova igen.

Byta UV-lampa

UV-enheten är placerad på ramen. Lossa enheten försiktigt ur dess hållare. Dra av den svarta plasthuven Dra försiktigt upp lampan ur glasröret och och lossa kontakten genom att vicka den svarta hylskontakten fram och tillbaka samtidigt som du drar den bakåt.

När du återmonterar den nya UV-lampan undvik att ta på lampglaset.

 Reservdelslampa



Rengöring av råvattenintag

Vi rekommenderar att du årligen kontrollerar hur ditt råvattenintag är placerat och hur det ser ut med påväxt.

Att tänka på innan du inspekterar ditt råvattenintag

1. Stäng av strömmen till avsaltningsanläggningen
2. Undvik att ta upp råvattenintaget över vattenytan, skruva istället av silkorgen under vattenytan
3. Rengör eller byt ut silkorgen mot en ny.
4. Återmontera silkorgen utan att dra åt gängan för hårt
5. Strömsätt och avlufta anläggningen innan provstart

Frostskydd inför vintern

Om din avsaltningsanläggning inte skall vara idrift under vintern och utrymmet där den står inte är frostsäkert eller uppvärmt behöver du frostskydda din anläggningen med en godkänd frostskyddsvätska från Afflux Water.

Vår fabriksgaranti gäller endast i kombination med vår frostskyddsvätska vilken är testad och livsmedelsgodkänd.

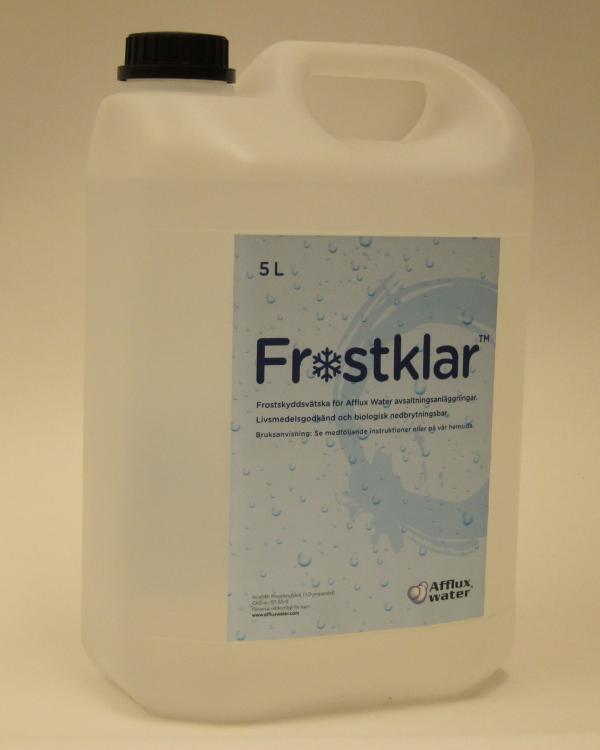

FrostKlar är en livsmedelsgodkänd och biologisk nedbrytbar frostskyddsvätska godkänd av Naturskyddsföreningen. Frostskyddsvätskan skyddar din anläggning till minst minus 40 grader C och förhindrar bakteriell tillväxt och håller membranen fuktiga under driftuppehållet. Tänk på att inte använda andra typer av glykoler, då de både är giftiga och är inte anpassade för membranen.

Frostskydda Råvattenpumpen

Råvattenpumpen måste tömmas på sitt innehåll av råvatten. Lossa anslutningen nr.6 till pumpen, notera att det finns en gummipackning i kopplingen som skall återanvändas. Kontrollera att den är hel och ren.

Öppna dräneringspluggen nr.3 och även påfyllningspropp nr.2 för att underlätta urtappning. Spola gärna råvattenpumpen ren invändigt genom hålen 2, 3, 5, 6 med sötvatten så förlänger du pumpens livslängd.

Efter avslutad rengöring ställ gärna pumpen på högkant så att du dränerar ut restvattnet

Frostskydd i övrigt

Tänk på att utöver utrustningen från Afflux Water finns det ytterligare saker att frostskydda, varmvattenberedare och ev. hydroforer skall tömmas. Kranar skall öppnas, kulventiler skall öppnas till hälften. Vattentoaletter skall tömmas och frostsäkras. Vattenlås och golvbrunnar likaså.



Checklista

POS	KONTROLLERA FÖLJANDE ÅTGÄRDER	INTERVALL	1	2	3	4	5	6	7	8	9	10	11	12	NOTERING
1	pH-värde 7.5 - 8.5 är godkända värden i kökskran	4ggr/år
2	UV-lampans funktion [grön = ok] [röd = fel]	4ggr/år
3	Funktionen END RINSE, tryck +++, avsluta med ESC	4ggr/år
4	Ozzona boxens funktion	4ggr/år
5	Hur smutsiga är flödesmätarna ?	4ggr/år
6	Arbetstrycket 12-14bar är godkända värden	4ggr/år
7	Ljudnivån på RoMega skall vara låg	12ggr/år
8	Byt förfilter regelbundet	12ggr/år
9	Mätvärde för Returflöde 1 [1-4L/m = ok]	4ggr/år
10	Mätvärde för Returflöde 2  [7-3L/m = ok]	4ggr/år
11	O-ringar på filterbehållare rengörs	4ggr/år
12	Byt kol & mineraler	1ggn/år
13	Rengöring av råvattenintag	1ggn/år
14	Konduktivitetsmätarens funktion	4ggr/år
15	Membrantvätt vid behov minst vart 3:år











Doseringspump - Orientering

Doseringspump för beläggningshämmare, AmeRoyal eller Kemguard

Blanda 1L kemvätska mot 12L avsaltatvatten i behållaren 14L

Felsökning och Service*

I det här får avsnittet får du information och vägledning hur du på egen hand kan avhjälpa en driftstörning på din anläggning.

• Manualen förutsätter, att användaren har grundläggande praktiska färdigheter och kunskaper för att lösa uppgiften
• Alla ingrepp enligt manualen förutsätter att maskin och anläggning ej är driftsatta, om inte annat anges.
• Användaren skall före ingrepp alltid försäkra sig om att anläggningen inte är elektriskt strömsatt eller trycksatt.
• Alla ingrepp i anläggningen sker på egen risk och ansvar, Afflux Water AB kan inte belastas för ev. följder pga felaktigeter i text.

Nivåvakt

Nivåvakten är monterad i locket till bufferttanken, den är då lätt att komma åt för funktionskontroll eller utbyte.

Vattennivån i tanken är justerbar och bestäms av kabellängden i tanken, lossa på förskruvningen i locket, dra upp eller sänk ner nivåvakten enligt önskemål. Ge akt på markerade gränslägen vilka är markerade med buntband på kabeln. Dessa skall ej överskridas då det finns risk för driftstörningar. Lås förskruvningen efter justering.

För ytterligare finjustering av start och stopp kan man även flytta på motviktens placering på kabeln.

OBS, motvikten får ej komma för nära flytvippan, då orkar den inte att flyta upp och avbryta produktion, och då med översvämning som följd. Ta för vana att kontrollera motviktens position på kabeln regelbundet.



Flödesvakt - No Flow & Kond.sensor

ORIENTERING - Flödesvakt för detektering av rent vatten

Om flödesvakten inte blir aktiverad under produktion, stannar anläggningen och ett felmeddelande  NO  FLOW erhålls i display.

Den vanligaste orsaken till NO FLOW är att mängden mineraler minskar i mineralfiltret och då minskar mottrycket på flödesvakten.

1. Fyll på med nya mineraler 2. Justera kulventilen som reglerar mottrycket på flödesvakten. 3. Justera mineralfiltrets inställning.

.

Flödesvakten är placerad strax innan flödesmätaren för rent vatten tillsammans med sensorn för  konduktivitetsmätaren.



.

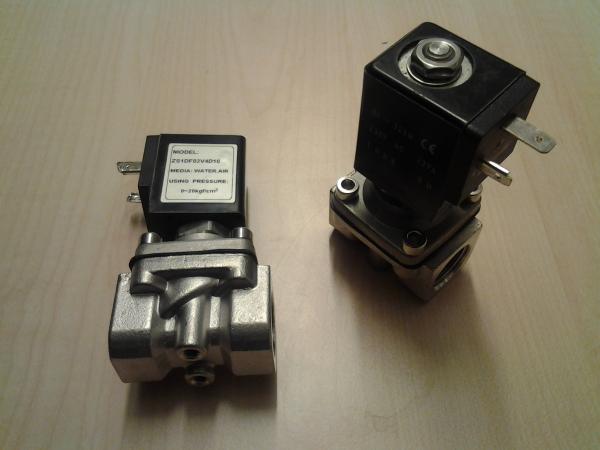

Magnetventil Orientering

Magnetventil är att likna vid en automatisk vattenkran för att reglera olika vattenflöden i maskinen. Magnetventilen består av en elektromagnet som öppnar ventilen då elektrisk ström matas fram. (Ventilen är mao normalt stängd NC= normaly closed)

Alla magnetventiler har en flödesriktning, kontrollera pilens riktning.

Antalet magnetventiler i RoMega kan variera med olika modeller och utföranden, det vanligaste är att det finns två stycken magnetventiler om anläggningen tar råvatten från Östersjön. Vid råvattenuttag ur brunn tillkommer ofta ytterligare en magnetventil.

• Magnetventil för inkommande råvatten (Brunn) Magnetventilen är märkt med nr.1
• Magnetventil för inkommande spolvatten.Magnetventilen är märkt med nr.4
• Magnetventil för utgående spolvatten (Flushventil) Magnetventilen är märkt med nr.3

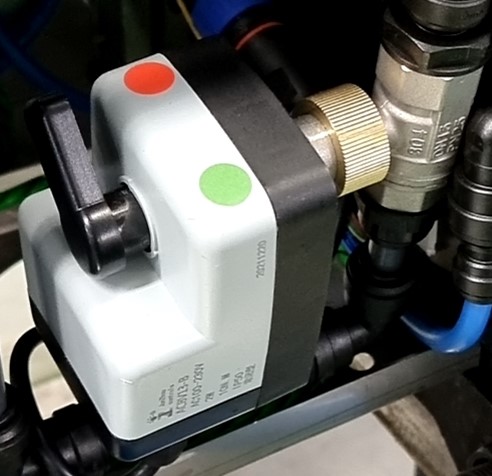

 I nyare modeller av RoMega har magnetventiler ersatts med motorventiler.

  En defekt motorventil kan man manuellt öppna eller stänga som en nödlösning.

FELSÖKNING PÅ MAGNETVENTIL

Det vanligaste felet på en magnetventil är att den inte öppnar eller stänger. Felet kan vara elektriskt dvs. ström når inte magnetventilen. Magnetspolen kan vara defekt och då skapas inte magnetfältet. En defekt magnetspole kan också orsaka kortslutning på det elektriska nätet. Jordfelsbrytare och säkringar kan lösa ut. Ibland kan man även notera en illaluktande odör av bakelit.

Den vanligaste orsaken till driftstörning på magnetventiler är dock relaterad till föroreningar i ventilen, ofta räcker det med rengöring av ingående detaljer i magnetventilen för att återställa normal funktion igen.

---

FÖRE VARJE INGREPP I MASKINEN TILLSE ATT DEN INTE ÄR ELEKTRISKT ANSLUTEN

Felsökning kan enkelt ske genom att samtliga magnetventiler kopplas bort elektriskt, varje magnetspole har en elektrisk hylskontakt som man kan dra bort från magnetspolen när man har skruvat bort skruven som håller dom ihop. Om jordfelsbrytare och säkring fortfarande löser ut, är det inte magnetventilerna som orsakar detta. Se vidare felsökning av elmotor och PLC.

Om jordfelsbrytare och säkring inte löser ut, är det troligt att någon magnetventil är orsaken. Återmontera nu en hylskontakt i taget och prova tills jordfelsbrytare eller säkring löser ut, Den felande komponenten är nu identifierad, undersök komponenten ifråga. De flesta hylskontakter går att öppna och dessa elanslutningar kan då inspekteras. Om hylskontakten är felfri, återstår bara att byta ut spolen på magnetventilen.

NÖDLÖSNING

Beroende på vilken magnetventil som felar kan man lösa problemet på olika sätt, analysera och åtgärda enligt nedan.

A. Om magnetventil nr.3 är orsaken, koppla bort hylskontakten igen och använd maskinen som vanligt. Ordna med reservdel och åtgärda felet så snart det går, eller kontakta vår serviceavdelning för åtgärd.

B. Om magnetventil nr.4 är orsaken, koppla bort hylskontakten igen och använd maskinen som vanligt. Ordna med reservdel och åtgärda felet så snart det är möjligt, eller kontakta vår serviceavdelning för åtgärd.

C. Om magnetventil nr 1 är orsaken, kan man låna en spole från i första hand ventil nr.3 därefter nr.4 Ordna med reservdel och åtgärda felet så snart det går, eller kontakta vår serviceavdelning för åtgärd.

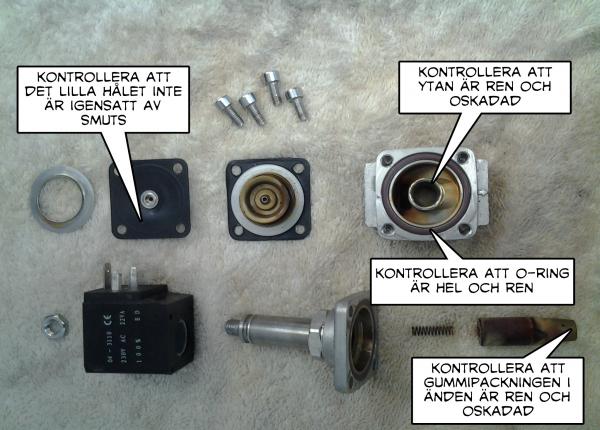

Reparation av magnetventil

Isärplockad magnetventil

x

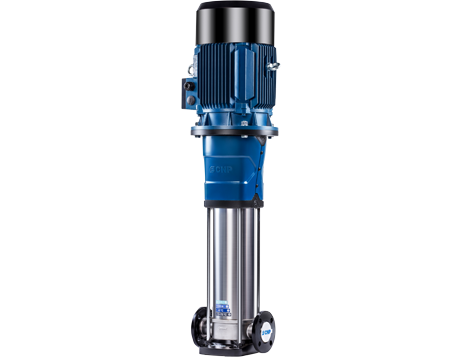

Högtryckspump

Högtryckspumpen är en utsatt detalj pga den pumpar bräckt vatten och risken för haveri är stor, det är därför viktigt att ge akt på omständigheterna för högtryckspumpens driftsituation. Missljud indikerar på allvarliga missförhållanden, vilket måste åtgärdas skyndsamt. Garantin omfattar ej skador på axeltätning pga torrkörning etc.

Inspektera pumpens axeltätning regelbundet, rost indikerar på att högtryckspumpens axeltätning läcker sjövatten och har gått torr vid något tillfälle..

• Kontrollera att förfilter inte är igensatta och att råvattentillförseln är tillfredställande
• Använd endast föreskrivna förfilter från Afflux Water
• Kontrollera att kranen för spolvatten inte är stängd
• Kontrollera att sughöjd och sugsträcka är rätt dimensionerade
• Kontrollera att dimensionerade förutsättningar inte är förändrade tex pga lågvatten
• Kontrollera att råvattenledning har rätt dimension

Att byta axeltätning är inte svårt, det kan man göra på egen hand.

https://www.youtube.com/watch?v=hFQFqL7kcTk



Du behöver följande verktyg,

Stjärnskruvmejsel

Insex nyckel, 8 & 2

Tidsåtgång, ca 30min





.

Flödesmätare

Flödesmätare

.

Vattenläckage

Vattenläckage är ofta enkla att upptäcka och åtgärda, under åren har vi noterat följande källor till problem. Slangar som ansluts upprepade gånger nöts och läckage kan uppstå, kapa bort skadade delar på slang före återanslutning. Var noga vid återanslutning att slangen verkligen trycks in ordentligt, kontrolldrag alltid slangen efter montering.

• Äldre maskiner kan ha problem med att vissa slangar lossnar. Rådgör med vår support för åtgärd
• Kopplingar är i huvudsak i plastmaterial, och därför är det ingen bra idé att lösa ev. läckage med för mycket åtdragning.
• Ersätt bristfälliga och läckande detaljer med nya istället





.

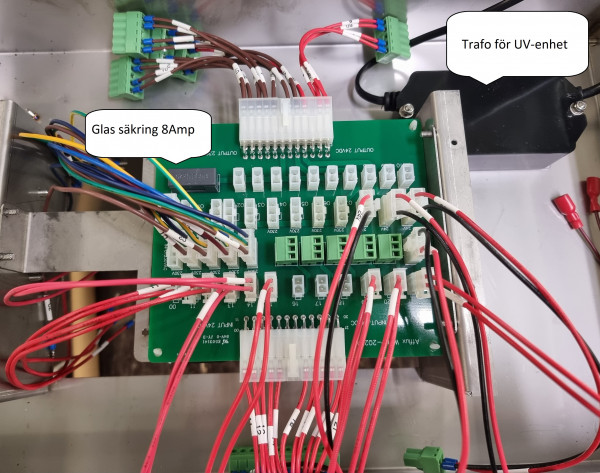

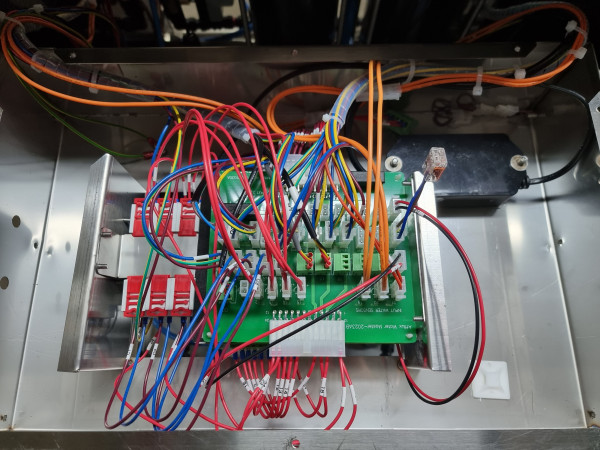

El-problem

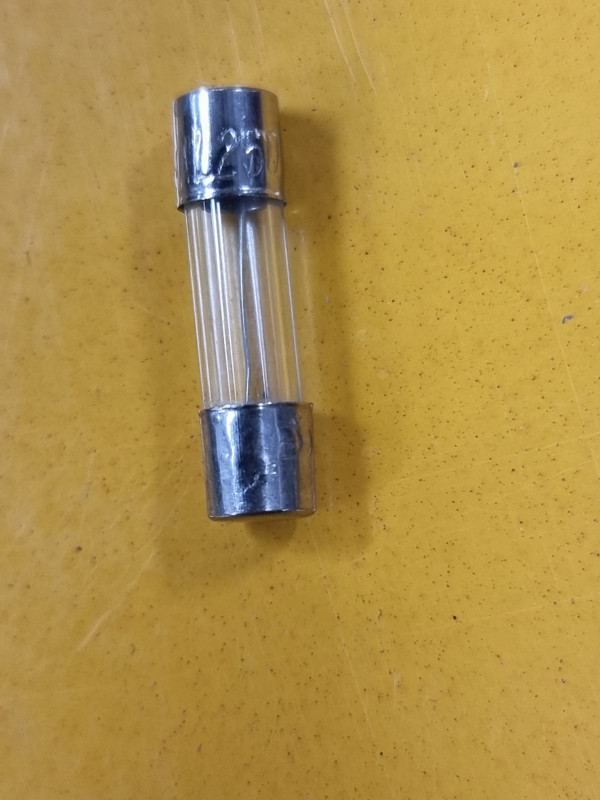

När säkringar och jordfelsbrytare löser ut,

• Kontrollera om det har skett några förändringar på el-sidan i fastigheten, tex. inkoppling av tillfälligt element, VV-beredare, infravärme, frysbox etc. på samma säkring.
• Kontrollera om det finns något samband med blixt & åska
• Kontrollera om felet kan bero på ett vattenläckage vid RoMega, se vidare under vattenläckage.

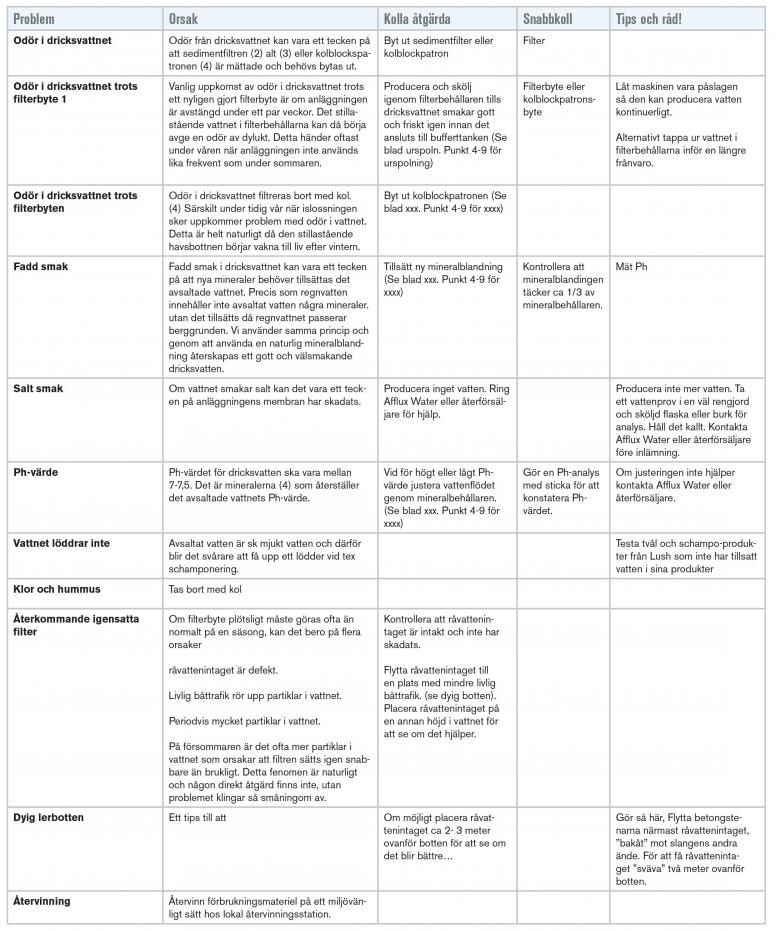

Problemlösaren

.









Råvattenpump typ Jetpump

Torrställda Jetpumpar är känsliga för torrkörning, kör inte jetpumpar utan vatten eller med reducerad kapacitet.

Ett flertal råvattenpumpar havererar redan på första installationsdagen, många inser inte svårigheten att få upp råvattnet ur sjön. Viktigast är naturligtvis de fysikaliska förutsättningarna på plats, vilka vi benämner som sughöjd och sugsträcka. Luft i råvattenslangen är ett gissel när man försöker få igång pumpen första gången.

Efter flera tappra startförsök och för långa gångtider utan vatten i pumpen ger den tillslut upp och ett vattenläckage mitt under pumpen indikerar på att axeltätningen har körts sönder och den tätar inte längre. Alla våra pumpar är testade innan leverans där vi har säkerställt dess funktion.

Om råvattenpumpen havererar vid uppstart, vet vi att den att den har utsatts för felaktigt handhavade och omfattas då ej av vår produkt garanti. För ytterligare information se våra garantivillkor.

UV-enhet

.UV-enhet

---------------------

 .

.

Byta UV-lampa

UV-lenheten med UV-lampan är placerad på ramen. Dra det svarta plastskyddet bakåt. Lossa UV-enheten från dess hållare.

Dra försiktigt ut lampan och lossa el-kontakten genom att vicka den svarta el-kontakten fram och tillbaka samtidigt som du drar den bakåt.

När du återmonterar den nya UV-lampan undvik att ta på lampglaset.



------------------

. Dra försiktigt ut lampan och lossa el-kontakten genom att vicka den svarta el-kontakten fram och tillbaka samtidigt som du drar den bakåt.

Byta transformator till UV

. .Vit transformator till UV-enhet sitter i el-skåpet

Byta PLC

Bild nedan visar PLC från baksidan

.

.

Reservdelar

POS	AW ART. NR	BENÄMNING	Antal	Modelbeteckning	ARTIKEL NR	FABRIKAT
1		Magnetventil	2-3	AW-ZS1DF02V4D10		Afflux Water
2		Spole till magnetv.	2-3	AW-ZS1DF02V4D10		Afflux Water
3		Högtryckspump	1	PA611	PA0601BGANM0038	Fluid-o-Tech
4		Flödesmätare	3	AW-EK50A		Afflux Water
5		Tryckmätare	1	AW-25Bar		Afflux Water
6		PLC	1	CD20	88974053	Crouzet
7		Konduktivitetsm.	1	ENRM	84870210	Crouzet
8		Trafo 230/24	1	SJY-425-10		Afflux Water
9		UV-lampa	1	GPH150T5L/4P USA		Afflux Water
10		Quartsrör	1	L230-23		Afflux Water
11		Tryckvakt LOW	1			Afflux Water
12		Nivåvakt	1			Afflux Water
13		Saltdetektor	1			Afflux Water
14		Elmotor 550W	1	MY801-4		Afflux Water
15		Axel koppling	1			Afflux Water
16		Vibrations dämpare	1			Afflux Water
17		Gummifötter	4	B25-15-M6-15-NR40		Afflux Water
18		Automatsäkring	2	LMB1-01 (5A)		Afflux Water
19		Membran	2	BW30-4021/E		Afflux Water
20		Distributionspump	1	MQ3-45		Grundfos
21		Plugg till MQ3-45	1-2
22		Råvattenpump	1	KS1100		Sperozzi
23		Plugg till KS1100	1-2
24		Filterhusbehållare	2	AW20		Afflux Water
25		O-ring 90-7	4			Afflux Water
26		O-ring 24-2.4	8			Afflux Water
27		JG				John Guest
28		Kretskort	1	AW2020		Afflux Water
29
30

Kretskort

Kretskort

 ----------------



 ------------------

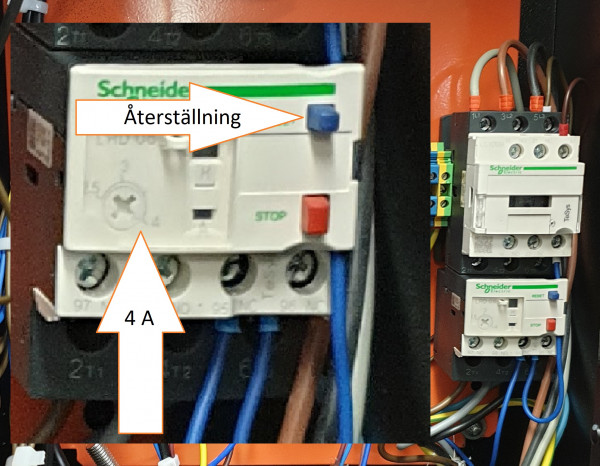

Kontaktor & Motorskydd

Kontaktor & Motorskydd

FAQ

Hur får jag kallt dricksvatten ?

Vår enklaste lösning är att det som skall drickas tappas upp på några PET-flaskor som placeras i kyl eller frys. Mycket enkelt och praktiskt och man har alltid kallt vatten att ta med till verandan, bryggan och picknicken... Faktum är att det är mer energibesparande att bara kyla ned det som skall drickas ca 2L/person och dygn, istället för kyla ned 1-2kubik/dygn.

Vidare spar man energi genom att ta rumstempererat vatten istället för kallt vatten och temperaturstegra det till varmvatten.

Vidare vi har vid vissa tillfällen byggt kylare till tankarna men det blir ganska dyrt. En inbyggd vattenkylare i kylskåpet det är ju annars en mycket snygg lösning.

Är det farligt att dricka avsaltat vatten?

Nej, det är inte farligt för normalkonsumenter att dricka destillerat (avsaltat) vatten.

Livsmedelsverket avråder inte normalkonsumenten från att dricka (destillerat) avsaltat vatten. Storkonsumenter av dricksvatten, alltså personer som dricker mycket mer än två liter vatten om dagen, bör dock inte dricka avsaltat vatten. Det kan gälla personer som svettas kraftigt på grund av idrottsutövning eller arbete i varm miljö. I de fallen är det inte säkert att ens vanligt kranvatten innehåller tillräckligt med mineralämnen, varför tillskott av salttabletter eller motsvarande kan rekommenderas.

Mera om avsaltat vatten

Det finns inga vetenskapliga undersökningar som säger att avsaltat dricksvatten ger negativa hälsoeffekter, som till exempel rubbad saltbalans i kroppen eller brist på något mineralämne. På de flesta platser i landet innehåller det "vanliga" kranvattnet låga halter av lösta ämnen och är därför ingen viktig källa för vårt dagliga intag av mineralämnen.

När det gäller vattnets smak har salterna i vattnet däremot stor betydelse. De flesta uppfattar smaken hos ett avsaltat vatten som främmande, fadd och karaktärslös.

Behöver jag frostskydda avsaltningsenheten under frostperioden?

Ja, om anläggningen inte skall vara i drift under frostperioden och det saknas annan uppvärmnings möjlighet skall den frostskyddas med en speciell livsmedelsgodkänd frostskyddsvätska.

Om anläggningen står i uppvärmt frostfritt utrymme och inte skall vara i drift under en längre period bör man istället konservera den. Detta för att förhindra biologisk tillväxt i anläggningen. Alternativt kan man desinfektera anläggningen innan den tas i bruk igen. Man använder samma frostskyddsvätska men späder den 50/50 med rent vatten.

Skall anläggningen däremot användas året runt behöver man inte frostskydda eller konservera anläggningen.

Anläggningen utför automatiskt en genomspolning med rent vatten var 24/h vid utebliven förbrukning.

Vad betyder Afflux ?

Afflux är ett engelskt ord och betyder i direkt översättning, tillflöde, tillströmning ordet Afflux härstammar ifrån Affluence som i första hand betyder samma sak som Afflux men med tillägget överflödande och används även för biflod. Trots att Afflux är ett svårt och konstigt ord tyckte vi att det passade bra.

Afflux Water - Tillflödande vatten.

Vilken typ av varmvattenberedare skall jag välja ?









Skriv ut
